江蘇安科瑞電器制造有限公司 江蘇江陰214405
0 引言
隨著國民經濟的發展和人民生活水平的提高，工業用電和家庭用電量逐年增加，給人們的生活和生產帶來極大便利的同時也留下了安全隱患。近年來，電氣火災在火災起因中居首位。本文針對近年來電氣火災事故居高不下的嚴峻形勢，根據電氣火災的規律和特點，提出推廣應用電氣火災監控系統技術，提高防控電氣火災的能力，達到防患于未然的目的。
1 電氣漏電火災原因分析
據統計，在電氣火災中短路起火占60%，是最常見的電氣火災。當供電線路及設備由于安裝使用不當，線路老化或機械損傷等原因，其絕緣性下降，導致供電線路及設備與大地之間有不正常的電流流過，就會發生漏電。當人體接觸故障電壓會引起電擊，絕緣破損可能發生接地故障而引發電氣火災。接地故障就是帶電導體與地面的短路，電氣線路及裝置因絕緣破損有接地故障時，在漏電故障點和導電不良連接處將引起電弧、電火花，電弧具有很大的阻抗和電壓降，限制了故障電流，使電流保護器不能動作或不能及時動作來切斷電源，幾百毫安的漏電電弧產生的局部高溫達2000℃以上，足以引燃周圍的可燃物引發電氣火災。而現有的消防技術規范對電氣防火的限制條文少，監督管理力度不夠，造成大量用戶的電氣設計、施工、使用過程中存在諸多隱患。
2 電氣火災監控系統的基本組成、工作原理和設計
(1)基本組成和工作原理

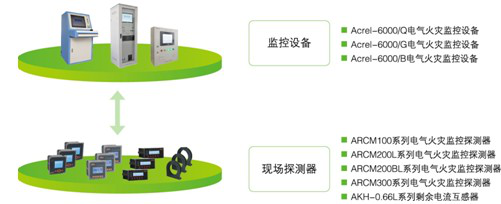

電氣火災監控系統的基本組成：電氣火災監控設備、剩余電流式電氣火災監控探測器以及測溫式電氣火災監控探測器等三種產品組成。
電氣火災監控系統集監視、報警、控制、集中管理于一體，監控探測器一般掛接在總線上的支路上，接受主控制器的命令，并傳送全部信息;主控制器處理接收來的數據，監測被探測電氣線路的漏電電流、溫度等參數的變化。當參數異常時剩余電流互感器、溫度傳感器等終端探測頭對信息進行采集，并送到監控探測器中，超出設定值時即發出報警信號，同時輸送到監控設備中，經進一步判定，當確認可能發生電氣火災時，監控主機發出火災報警信號，報警指示燈亮，發出報警音響，并在液晶顯示屏上顯示報警信息，值班人員迅速進行檢查處理。
(2)電氣火災監控系統的設計
Acrel-6000電氣火災監控系統采用分層分布、開放式結構設計，主要由監控設備、監控探測器等組成。監控設備能接收來自電氣火災監控探測器的報警信號，發出聲光報警信號和控制信號，指示報警部位，記錄并保存報警信息，是系統的管理中心。監控探測器探測被保護線路中的剩余電流、溫度等電氣火災危險參數，并可直接將本地采集的信號處理為數字信號，通過標準通訊協議進行傳輸。提高了信號傳輸過程中的抗干擾能力，提升了系統的可靠性指標。
3 組網方案和設備清單

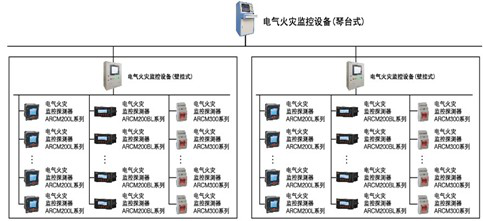

(1)大型建筑群組網方案
大型建筑群，樓層高，多棟樓體分散。采用Acrel-6000/Q電氣火災監控設備+ACREL6000/B電氣火災監控設備+電氣火災監控探測器三層結構組網模式，便于區域化管理，采用RS-485網絡通信，以太網通信，以太網通信，滿足了通信實時性高的要求。

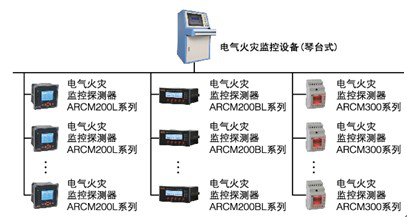

(2)大型單體建筑組網方案
大型單體建筑，采用Acrel-6000/Q電氣火災監控設備+電氣火災監控探測器兩層建構組網模式，檢測管理功能全面，性價比高，采用RS-485網絡，通信介質采用屏蔽雙絞線，滿足了通信實時性高的要求。

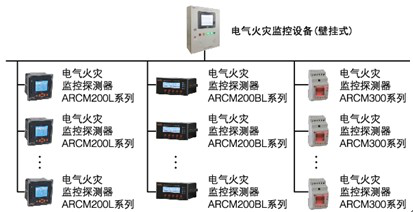

(3)中型建筑組網方案
中型單體建筑，采用Acrel-6000/B電氣火災監控設備+電氣火災監控探測器兩層結構組網模式，造價經濟，性價比高，采用RS-485網絡，滿足了通信實時性高的要求。

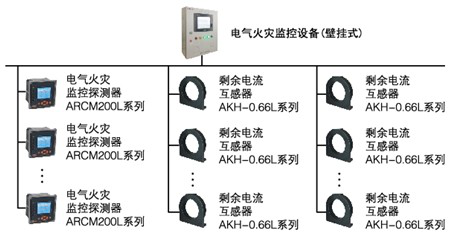

(4)小型建筑組網方案
小型建筑，采用Acrel-6000/B電氣火災監控設備進行監控，造價經濟，性價比高。

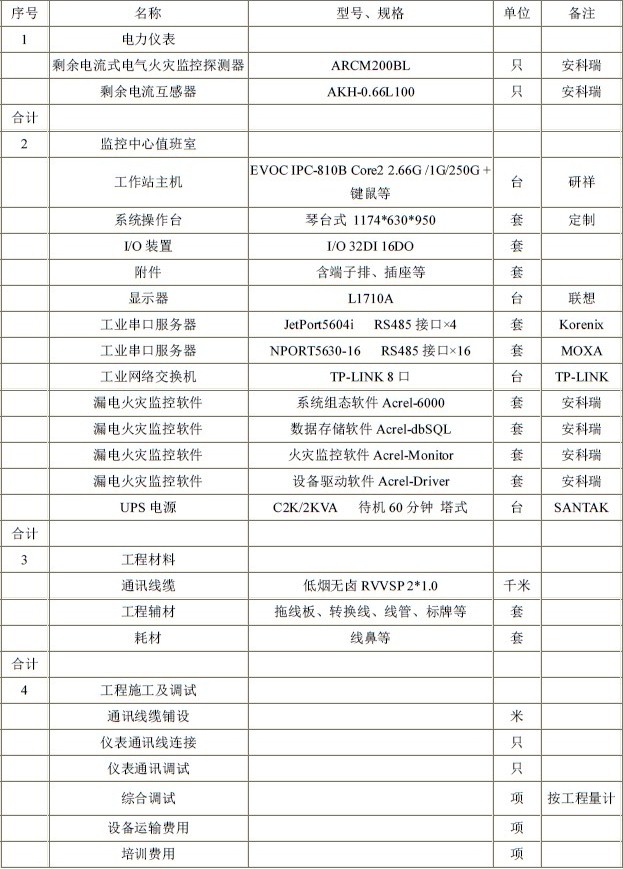

(5)設備清單
4 結束語
綜上所述，電氣火災監控系統是一個聯網的整體裝置，是一個完整的系統。其主要功能是在火災發生前，能對配電線路、變配電設備、重要用電設備的電流(以線路漏電電流為主)和溫度變化進行檢測，以及對隱患和故障部位的地址進行報警。從而可以及時的發現電氣火災隱患并妥善處理，盡早解決，徹底消除電氣火災。
參考文獻：
[1]《安科瑞電氣股份有限公司產品手冊》2013.1版.
[2] 李剛.電氣火災監控系統在現實中的應用[J].電氣火災防治與調查技術.2013
作者簡介：
戴金花，女，本科，項目經理，江蘇安科瑞電器制造有限公司，主要研究方向?yàn)殡姎饣馂?zāi)監控，Email: 2880157871@qq.com 手機：18860995103
