戴金花
江蘇安科瑞電器制造有限公司 江蘇江陰214405
摘要：介紹蘇州吳中長橋街道集宿樓電力監控與電能管理系統，采用智能電力儀表采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-2000/3000型電力監控與電能管理系統實現變電所配電回路用電的實時監控和電能管理。
關鍵詞：吳中長橋街道集宿樓 變電所 智能電力儀表 Acrel-2000/3000型 電力監控系統 電能管理系統
0 概述
蘇州吳中長橋街道集宿樓項目是蘇州吳中區的一項商業綜合工程，項目工程金額為255萬元，建筑面積為26544平方米。項目地址位于吳中區長橋鎮長興街，對提升城市品位、完善城市功能、塑造城市形象、提高全民素質、構建和諧吳中等都有重大現實意義。
本項目為蘇州吳中長橋街道集宿樓變電所電力監控與電能管理系統。根據配電系統管理的要求，需要對集宿樓內的低壓配出線進行電力監控和電能管理，以保證用電的安全、可靠和高效。
Acrel-2000/3000型低壓智能配電系統，充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控和集中管理。
1 客戶需求
本工程主要是設計長橋街道集宿樓電能管理系統，監控范圍為集宿樓的低壓配電所，完成該配電所電能消耗統計。系統應通過多功能表計、通訊網絡和計算機軟件，實現供配電系統在運行過程中的數據采集、數據計算、電能抄表、報表生成等，完成長橋街道集宿樓的安全供電、電能計量、設備管理和運行管理。系統由站控管理層、網絡通訊層和現場設備層構成。系統要求盡量減少集中采集數據的裝置以保證系統的通訊可靠性。由于該項目?jī)x表數量較少，可以采用直接通過隔離轉換器接監控主機的方案，可以給客戶達到成本最低化的目的。自動抄表功能節省了人力物力，電流趨勢曲線功能能夠直觀的顯示各回路的工作狀態與時間，方便用戶找出非正常用電回路并且及時進行整改。
2 系統結構描述
本監控系統主要實現吳中長橋街道集宿樓的變電所的0.4kV配電系統進行用電監控與電能管理;監控范圍為該變電所的T1、T2變壓器的低壓進線柜、聯絡柜、饋線柜儀表進行遠程實時監控和電能管理。該系統總計有53只儀表(PZ72L-E4/KC)，分4條總線，由于值班室直接置于該配電所，故直接采用屏蔽雙絞線組網連接至監控主機的隔離轉換器實現總線上儀表與監控主機的數據連通。
本監控系統采用分層分布式結構，即站控層，通訊層與間隔層;如圖(1)所示：
圖(1)網絡拓?fù)鋱D
間隔設備層主要為：多功能網絡電力儀表、開關量、模擬量采集模塊和智能斷路器等。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
網絡通訊層主要為：RS485隔離轉換器，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。
站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
以上網絡儀表均采用RS485接口和MODBUS-RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便;通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據最高傳輸速率為10Mbps。
RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，最大傳輸距離為1.2km。
2 電力監控系統主要功能
2.1 數據采集與處理
數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。
數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。
2.2 人機交互
系統提供簡單、易用、良好的用戶使用界面。顯示低壓配電系統電氣一次主接線圖，配電系統設備狀態及相應實時運行參數，畫面實時動態刷新;模擬量顯示;開關量顯示;連續記錄顯示等。
2.3 歷史事件
歷史事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。
2.4 數據庫建立與查詢
主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。
2.5 用戶權限管理
針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。
2.6 運行負荷曲線
負荷趨勢曲線功能主要負責定時采集進線及重要回路電流和功率負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。點擊畫面相應按鈕或菜單項可以完成相應功能的切換;可以查看實時趨勢曲線或歷史趨勢線;對所選曲線可以進行平移、縮放、量程變換等操作，幫助用戶進線趨
勢分析和故障追憶，為分析整個系統的運行狀況提供了直觀而方便的軟件支持。
2.7 遠程報表查詢
報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用任意時間段內查詢打印功能。同時本程序還向用戶提供了對生成的報表文件管理功能。
報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。
3 案例分析
吳中長橋街道集宿樓電力監控與電能管理系統監控范圍為其中的一個配電所，本項目針對該配電所的0.4kV配電系統進行用電監控與電能管理;監控范圍為集宿樓配電所的T1、T2變壓器的低壓進線柜、聯絡柜、饋線柜儀表進行遠程實時監控和電能管理。
進線饋線回路均采用PZ72L-E4/KC多功能儀表，，它能測量所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度等多種電參量。

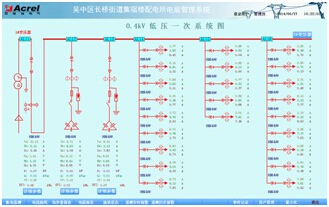

監控回路實時畫面見圖(2)，為系統主監控畫面，主要實時監測各回路的運行狀態，紅色代表合閘，綠色代表分閘，功能有電量遙測主要監測運行設備的電參量，其中包括：線三相電壓，電流，功率，功率因數，電能，頻率等電參量及配出回路的三相電流;遙信功能實現顯示現場設備的運行狀態，主要包括：開關的分、合閘運行狀態和通訊故障報警;斷路器變位時會發出報警信號，提醒用戶及時處理故障。
圖(2) 各回路系統一次圖

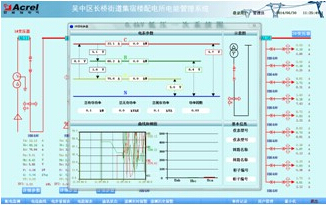

各回路電表參數見圖(3)，可顯示各回路基本信息如儀表型號、回路名稱、柜子編號等等，以圖形實時顯示各回路電參量，曲線和棒圖對應顯示電流曲線以及電壓棒圖。
圖(3)電表參數以及趨勢圖

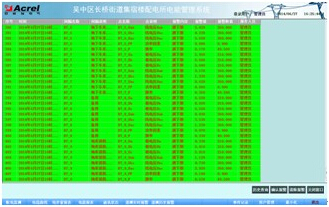

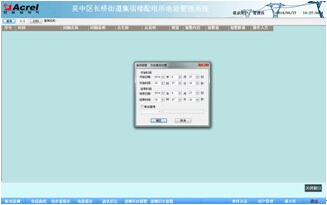

遙信和遙測報警功能，主要完成對低壓各出線回路的開關運行狀態和負載進線監控，對開關變位和負載越限彈出報警界面指示具體的報警位置并聲音報警，提醒值班人員及時處理。負載越限值在相應權限下可自由設置。具備歷史查詢功能。見圖(4)和圖(5)。
圖(4) 實時遙信報警信息
圖(5)歷史遙測報警信息查詢

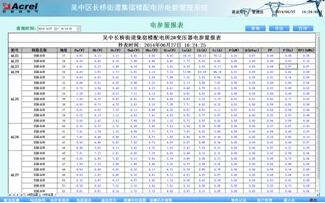

參數抄表功能，主要對低壓各出線回路的電參數進線查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。該報表查詢供一個變電所2臺變壓器出線各低壓回路的電參數，主要包括：三相電壓、三相電流、有功功率和有功電度。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。見圖(6)。
圖(6) 參數抄表

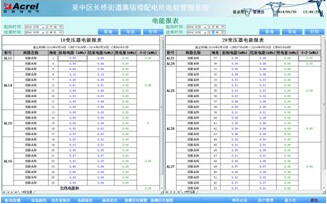

用電量報表功能，可選擇時間段進行查詢，支持任意時間段電度累計查詢，具備數據導出和報表打印等功能。為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。如下圖所示，集宿樓配電間某段時間內的各配電回路的精確用電量，用戶可以直接打印報表，可以以EXCEL格式另存到其他位置。 見圖(7)。
圖(7) 電能報表

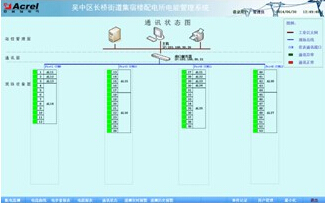

系統通訊結構示意圖，主要顯示系統的組網結構，系統采用分層分布式結構，同時監測間隔層設備的通信狀態。紅色表示通訊正常，綠色表示通訊故障。見圖(8)。
圖(8)系統通訊結構示意圖

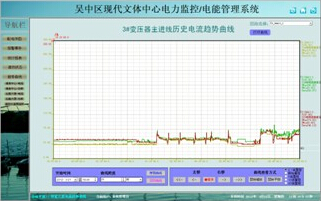

負荷趨勢曲線界面中可直觀的查看回路的負荷運行情況。查看實時和歷史趨勢曲線，點擊畫面相應按鈕或菜單項可以完成相應功能的切換;幫助用戶進線趨勢分析和故障追憶，具備曲線打印功能。為分析整個系統的運行狀況提供了直觀而方便的軟件支持。見圖(9)。
圖(9)趨勢曲線圖
4 結束語
隨著社會的發展及電力的廣泛應用，電力監控和電能管理系統已成為全國各地重點工程項目、標志性建筑/大型公共設施等大面積多變電所用戶的必然選擇，本文介紹的Acrel-2000/3000電力監控與電能管理系統在蘇州吳中長橋街道集宿樓的應用，可以實現對變電所高低壓配電回路用電的實時監控與電能管理，不僅能顯示回路用電狀況，還具有網絡通訊功能，可以與隔離轉換器、計算機等組成電力監控系統。系統實現對采集數據的分析、處理，實時顯示變電所內各配電回路的運行狀態，對分合閘、負載越限具有彈出報警對話框及語音提示，并生成各種電能報表、分析曲線、圖形等，便于電能的遠程抄表以及分析、研究。該系統運行安全、可靠、穩定，為變電所用戶解決用電問題提供了真實可靠的依據，取得了較好的社會效益。[2]
參考文獻：
[1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4
[2].周中等編著. 智能電網用戶端電力監控與電能管理系統產品選型及解決方案[M]. 北京. 機械工業出版社. 2011.10
作者簡介：
戴金花，女，江蘇安科瑞電器制造有限公司，項目經理，主要研究方向?yàn)橹悄芙ㄖ┡潆姳O(jiān)控系統。Tel：0510-86179967 18860995103 QQ：2880157871 Email:2880157871@qq.com Fax：0510-86179835 網址：http://wwww.acrel-et.com
