公司（上海三利給水設備有限公司）是專業生產變頻恒壓供水設備的研制生產廠家，我們有一支高素質的技術人員隊伍，我們的控制系統無論是性能、外觀、可靠性都是國內水平，我們的無沖擊轉換系統，已在許多大型設備中應用，此技術可以消除水泵從變頻到工頻轉換過程的沖擊，在大型設備中采用此項技術具有重要意義。

變頻恒壓供水設備詳細先進技術介紹：(上海三利給水設備有限公司)

上海三利所主營產品：無負壓變頻供水設備，變頻恒壓供水設備。

充分利用自來水管網的原有壓力能源，在同樣供水需求的情況下，可以選用功率相對較小的水泵及控制設備，同時在夜間小流量用水的情況下利用自來水水壓直接供水而無需起動水泵。相比較于傳統的帶水池的可節約大量的電能運行成本及贊助成本。

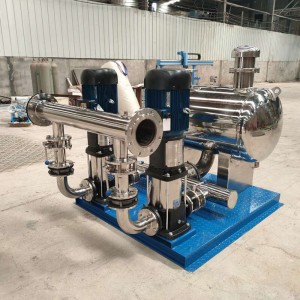

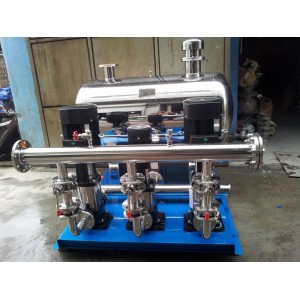

采用水泵與自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網的原有壓力的基礎上實現了供水的二次增壓，該設備既實現了增加的目的（且絲毫不會影響管網其它用戶水），又節省建水池（水箱）的投次，在保證管網水質的同時（無二次污染），又可充分利用管網的原有水壓，其節能效果極其顯著可達50%以上。變頻恒壓供水設備全自動智能控制，具有多種保護和控制主要功能，可實現真正無人值守。

變頻恒壓供水設備結構與原理：(上海三利給水設備有限公司)

一：定速泵與變速泵

傳統的供熱和空調系統是按單獨質調節的運行方式選擇循環水泵，選泵的原則是泵的流量不能小于外網的所需流量，一般按照外網理論流量的1.1～1.2倍，揚程按管路及用戶總阻力的1.05～1.10倍進行選擇，這時對應的軸功率已大于100%。可見按定流量的運行方式，水泵運行電耗是很大的，而且帶來的調節效果也不十分理想。

水泵按定流量的運行方式，當部分負荷狀態下，系統所需流量降低，為適應其流量變化，需通過減小閥門開度的調節以改變系統特性曲線，即消耗多余的壓頭，浪費了大量電能。除了通過改變閥門開度完成對水泵運行點的調節，我們還可以采用改變泵轉速的方法。

由可以看出：當泵的轉速改變后泵的性能曲線將同時改變，而轉速將隨頻率[Hz]改變而改變。對循環水泵性能分析可知：水泵的流量、揚程和軸功率均與水泵的葉輪轉速之間存在著一定的比例關系。

如由此可以看出：水泵的揚程與電機轉速的平方成正比，水泵的軸功率與電機轉速的立方成正比。即當水泵的流量降低20%的時候，電機的轉速應降低20%，水泵的電耗將降低50%；當水泵的流量降低50%的時候，電機的轉速就降低50%，水泵的電耗降低87.5%；當系統需要的流量降低時，通過降低轉速相應地水泵的流量降低，水泵的軸功率降低，節約電能效果顯著，并且由于采用變速調節，也避免了采用閥門調節時不必要的閥門壓頭損耗。

二：速度控制的原理

當流量降低時，控制器將檢測壓力信號（通過傳感器或者電機電流或轉速的狀態），此時，平（設定點）。反之，當流量再次升高時，控制器將檢測到壓力在降低，控制器將向變頻器發出一個信號，使其提高輸出（較高頻率）直至壓力回到要求的水平（設定點）。

三：變速泵的總體效率

通常人們所指的泵的效率，僅為水泵效率[hp]，而嚴格意義上說，我們應該衡量的是其總效率。總體效率[ht]的評估要同時考慮電機效率[hm]，水泵效率[hp]和轉化效率[hd]，總體效率是指P1到P4的變化，電機效率根據電機效率等級（EFF1或EFF2）和電機負荷的不同而不同。

我們的控制系統設計特點如下：(上海三利給水設備有限公司)

1，為了提高控制系統的可靠性，我們對控制線路和軟件專門進行了可靠性設計。比如可編程控制器的PLC的輸入、輸出端，都采取繼電器隔離措施。如果利用控制器的PLC的輸出端直接啟動接觸器，因接觸器線圈的電感量比較大，長時間運行容易燒毀的PLC觸點；因控制器的PLC中編制有控制程序，如果因故障需要更換則比較困難。采取對控制器的PLC的輸入，輸出繼電器隔離措施，可以提高的PLC的可靠性，因控制器PLC的是整個控制部分的核心，提高臨立會的可靠對提高整機可靠性具有十分重要的意義。

2，在配有供水視窗（觸摸屏）控制系統的設備中，觸摸屏和變頻器之間通訊采取了光電隔離措施，以保證各電器運行安全通訊可靠。

3，在配有遠程語音報警系統設備中，當設備出現故障停機時，設備自動撥通通知設備管理人員進行及時維修以不影響用戶用水。

4，在大中型控制系統中，設備控制通常采用的循環軟啟動存在著嚴重的缺陷，在水泵從變頻到工頻的轉換中，會產生致命的電氣和機械沖擊，導致危害電路和管網安全。我公司研制的無沖擊轉換技術，可以做到無沖擊軟起，軟停避免機械及電氣沖擊，此項技術在大中型設備中應用十分重要。

5，在大型設備供水壓力要求波動比較大的設備中，可以做變壓變量方式供水，控制系統根據開啟的工頻泵數量及變頻器輸出頻率，估算設備流量，對設備出口壓力進行補償，以達到進一步節能的目的

6，我公司根據客戶需要可以有線監控和無線監控系統，將設備運行狀態傳輸到監控中心進行實時的監視，監控中心也可以對設備的運行進行實時的控制。

7，我公司做的大型水廠監控系統，采用SCAD香港控制系統、集中檢測、分散控制，系統具有較高的靈活性和可靠性。

8，我公司成功的將高壓變頻應用于自來水廠項目也取得很好的社會效益。

您與三利的相遇，就是久別的重逢。

三利供水，帶給您健康的水源，給您優惠的價格，贈您優良的品質！

拿起電話，趕快撥打三利將熱忱為您服務！

上海三利給水設備有限公司

變頻恒壓供水設備節能效果：(上海三利給水設備有限公司)

1，節能效果顯著。設備直接與自來水管串接，在自來水廠一次管網壓力的基礎上，疊加所需的壓力差多少補多少，能充分利用管網的余壓。用水低峰期，設備甚至不需要運行，節能效果顯著，與傳統供水設備比，節能達30%-90%。

2，節約水資源。不用定期清洗，不浪費水資源和人力資源，節約維護費用。

3，占地面積小。不需要建造蓄水池或水箱不需要配置大型氣壓罐，大大節約了系統占地面積，可以利用節約的土地提高地產利用率，符合國家節約土地的要求。

4，運行費用低。由于設備的選型較小，而且可采用多泵關聯，在用水低峰直接利用城市依次壓力不需啟泵，因此，設備運行過程中能耗非常低，降低了運行費用。

變頻恒壓供水設備性能：(上海三利給水設備有限公司)

1，對市政管網供水不產生影響直接連接到自來水管網上，通過壓力傳感器將管內壓力反饋到變頻器中，由變頻器根據設置好的壓力理想值和安全值控制設備水泵機組的啟停和變頻，因此使用變頻恒壓供水設備不會對周圍用戶造成影響。

2，節約用水。全部為密封結構，徹底杜絕管道的跑冒，滴，漏現象；設備不設水池（水箱），節省了清洗水池（水箱）水量。

3，節省能源。是串聯在市政管道上的，可以充分利用市政自來水壓力，提升水泵只需補充相差的壓力即可，設備功率小，運行費用低。

4，節省投資。可以利用管網壓力，水泵選型較小，節省設備投資；不需設置水池（水箱）可以減少相應的費用；設備運行不產生二次污染，無需水處理投資。

5，杜絕二次污染自來水經加壓后直接供給用戶。設備全部密封，不會有雜物進入造成污染。

變頻恒壓供水設備設計方略：(上海三利給水設備有限公司)

因為變頻器的轉速管制信號是由PID回路調節器給出的，以是對PLC來講，不需要有模擬量輸出接口和模擬量輸出接口。削減了連線和附加裝備，高漲了給水裝備的成本，添加了整套裝備的可靠性。因為采納的PID回路調節器或許安設在管制柜的面板上，且PID回路調節器或許進行量綱的變動，于是或許進行供水壓力的直接設定、直觀可靠。因為PID調節器內部自帶了優化算法，以是水壓的調節無比平滑圓滑、拘泥。當接到火災信號時，PLC管制消防泵發起，管網由低壓轉到低壓，每單元的入戶管道的緊張封鎖閥在壓力上限值時封鎖，將生活留存管路斷開；火災信號撤除時，零碎積極恢復至恒壓供水狀態。為了保證水壓回響反映信號值的精確，可對該信號設置濾波時間常數。

我們一如既往的提供給客戶變頻恒壓供水設備：(上海三利給水設備有限公司)

繼續追求產品節能，為節能做出我們該投入的精力，財力和物力。

繼續追求產品的高穩定性運行，并優中選優我們的優質供應商。

繼續追求產品簡單化操作，讓我們的客戶感受到科技的簡單表達。

繼續追求每套設備的嚴格出產，每套設備上檢測臺檢測，堅持出廠故障率為零。

繼續追求創新，為客戶創造價值。

繼續投入研發精力，保證行業技術。

繼續進行更人性化的設計，讓科技更簡單化，操作更簡易。

繼續貼合市場，為客戶的需求持續改進。

繼續不斷追求至高品質，讓每一個角落都供水無憂。

???????????????????????????

公司名稱：上海三利給水設備有限公司
