三利·QBY型氣動隔膜泵基本介紹：

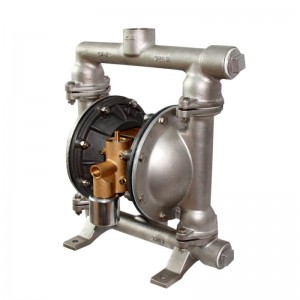

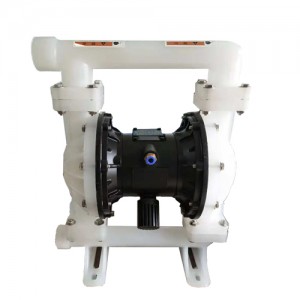

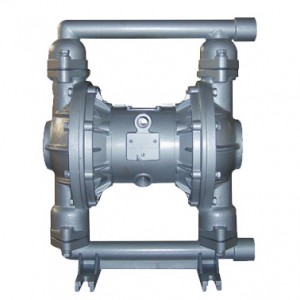

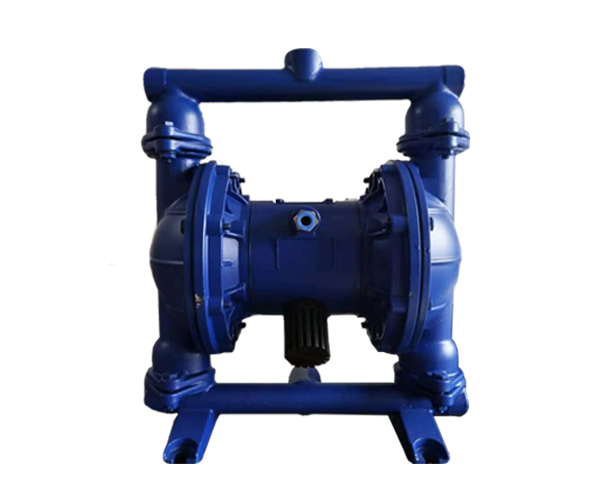

QBY型氣動隔膜泵（不銹鋼、鋁合金、工程塑料）是一種新型輸送機械，采用空氣壓縮機壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、液體，均能予以抽光吸盡。目前已形成系列化生產，共有八種規格直徑：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。QBY型氣動隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。該泵自投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織、油漆、制藥機械系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產品，均取的了滿意的效果。

三利·QBY型氣動隔膜泵結構圖紙：

三利·QBY型氣動隔膜泵型號意義：

歡迎來到 上海三利給水設備有限公司 - 工業泵的信息和選擇平臺

在這里，您可以確定適合您應用領域的泵。

我們的理念：今天的質量、明天的市場，以質量服務求生存。

三利·QBY型氣動隔膜泵應用實例：

1、油罐清底，盡管有墊水法抽油，也不能將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。

2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。

3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到的效果。

4、氫殘液的輸送煉油廠火炬底部的殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。

5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。

6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄?jié)⑺?

7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。

8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子出好多倍。

9、此外，此泵應用于環烷酸精制轉料，裝車酸納液體輸送，原料裝卸車等方面都有它自己的優勢。

三利·QBY型氣動隔膜泵性能參數：

三利·QBY型氣動隔膜泵工作原理：

QBY型氣動隔膜泵有兩個對稱的工作腔，各裝有一塊彈性隔膜，連桿軸將兩塊隔膜聯接，當壓縮空氣由進氣接頭經配氣閥進入A工作腔推動隔膜，該腔進口球閥關閉，出口球閥打開，液體排出，于此同時，B腔隔膜由連桿軸驅動背面氣體排入，出口球閥關閉，進口球閥打開，液體被吸入（見圖A）。當行程到達終點，配氣閥將氣體導入B工作時，情況同前述相反，B腔排出液體，A腔吸入液體。如此反復，泵不斷吸入排出液體。

三利·QBY型氣動隔膜泵產品優勢：

1、由于用空氣作動力，所以流量隨背壓(出口阻力)的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就提高了，對于齒輪泵也是同樣如此。

2、在環境中用氣動泵成本低，如燃料輸送，因?yàn)椋阂弧⒔拥睾蟛豢赡墚a(chǎn)生火花；二、工作中無熱量產生，機器不會過熱；三、流體不會過熱因?yàn)楦裟け脤α黧w的攪動小。

3、在工地惡劣的地方，如建筑工地、 工礦的 廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。

4、另外隔膜泵體積小易于移動，不需要地基，占地面小，安裝簡便經濟?？勺鳛橐苿?dòng)式物料輸送泵。

5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。

6、或是一些試驗中沒有雜質污染原料。

7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因?yàn)楦裟け玫募羟辛Φ?，對材料的物理影響小?

此價格只提供參考，想知道詳細價格，歡迎來上海三利給水設備有限公司來進行咨詢哦！
