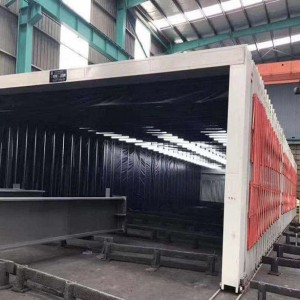

整體移動式噴漆房主要應用于大型工件的打磨或噴漆工作中，方便收集工作中產生的粉塵或廢氣。在一般情況下每套房體設設置有2-3個排風凈化工位，哪個工位上的工件需要噴漆時，房體則行走移動到那個工位，其他工位可以繼續打磨工作，待房體內的工件噴漆完畢后，再控制移動房體行走到打磨完畢的工件工位，如此設計可以實現大型工件的不間斷連續噴漆工作。房體為鋼結構構造，房體立柱下面設置有兩臺電動驅動行走機構，行走機構沿地面軌道行走。移動房體兩端設置有電動卷簾大門，房體行走時，大門升起，待到達位置時，大門降落關閉。大門與行走機構由電氣控制部分連鎖控制，大門完全升起后，房體才可移動行走。 一種是側進風（或房頂部）、側排風。這種排風設計管道在房體之外，長度與整體移動房體的大行程相同。外側排風管道上設若干個電動風閥，而在房體側面設置若干個噴漆或打磨工位，并在此處通過伸縮汽缸實現與排風管道的自動對接。漆霧收集采用玻纖地棉過濾，過濾棉框嵌入噴漆房墻體的排風一側，而另一側墻體或者房頂設置進風過濾系統。另外一種排風方式是上進風、下排風。這種設計為地溝排風，漆霧廢氣通過地溝引向漆霧處理器，干式或者濕式漆霧處理設備都可以。漆霧處理器可設置在不影響其他工作的任意位置。主體地溝的長度應與房體的行程相同，地溝上面封閉，可設置電動風閥，按照工作的實際情況打開或關閉風閥。也可以排風口上面設置格柵，并設有密封門，房體行走到那個工位，就把對應的排風口打開。采用地溝方式排風，進風過濾系統設置在房頂。
