1、噴漆工作流程

1.1、工件放置于噴漆工位處，打開大門，移動房體置于噴漆工位處。

1.2、工人身著噴漆從門進入噴漆室，打開噴進行噴漆。

1.3、噴漆完成晾干后，打開噴漆室大門，工件退出，噴漆完畢。

2、噴漆工作原理

噴漆作業時，外部空氣從送風裝置進風口進風，經初級過濾段、風機段等對空氣潔凈度綜合調節后被送到房頂，由風量分配裝置分配到室體頂部獨立風室，通過頂部過濾層過濾后均勻地被送到室體內，自上而下，其氣流均勻地將工件環繞包圍住，過噴漆霧不致飛濺，從而了工人操作時的勞動衛生條件，并提高了涂層的質量。噴漆霧在房體側邊排風口的負壓抽吸下，穿過過濾棉，通過干式過濾裝置時被過濾粘附，從而防止漆粒對后面活性炭層和催化燃燒裝置產生影響，廢氣中通過設置在排風口吸口前的活性炭吸附裝置和催化燃燒裝置處理后可達標排放。

3、方案說明：

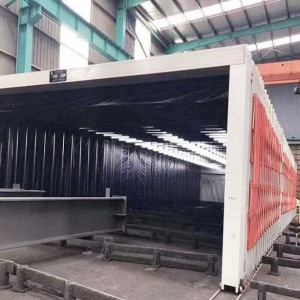

3.1、噴漆室采用上部送風下部排風干式噴漆室，操作者在噴漆室內操作，噴漆操作的環境。室體采用型鋼框架式結構，大型矩形鋼管作龍門骨架。

3.2、噴漆室內配備可燃氣體報警以室內的工作條件及防火要求。

3.3、移動室體在固定的軌道上進行移動，移動的具體間距根據實際情況而定。

3.4、漆霧處理裝置為漆霧處理裝置棉和預過濾器。

3.5、廢氣處理先由活性炭裝置進行吸附，后經催化燃燒裝置進行處理。
