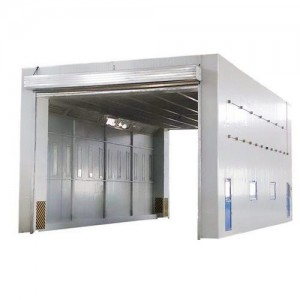

移動式全自動噴漆房 整體配置 13655437136
整體移動伸縮噴漆房的工作原理：伸縮噴漆室解決較大型工件移動運送困難而研制的實用型環保噴漆房,它可根據使用大小，任意調整，減少對工作產地的占用。無需設備的移動平臺，只需要配套車間的行車即可對工件進行周轉。
這種設計也可以為檐槽排氣。根據工作區內外天溝的不同，采用上進下出或側進側出的方式，也適用于干濕漆霧處理機。不同的是，檐槽不是封閉的，而是在其上放置一個的格柵，這樣承重就可以覆蓋一層膠帶，固定在檐槽的兩端，形成一個密封的作用。移動噴漆房的排氣側設有上、下托輥，膠帶通過上、下托輥形成一個與移動噴漆房一側的檐槽格柵相通的排氣口， 使得漆霧廢氣被引入水槽，然后被輸送到漆霧處理器。
整體移動式噴漆房的設計目的，是為了較大型工件打磨或噴漆的需要。一般情況下每套房體對應2-3個排風凈化工位，哪個工位上的工件需要噴漆時，房體則行走移動到那個工位，其他工位可以繼續打磨工作，待房體內的工件噴漆完畢后，再控制移動房體行走到打磨完畢的工件工位，如此設計可以實現大型工件的不間斷連續噴漆工作。房體為鋼結構構造，房體立柱設置有兩臺電動驅動行走機構，行走機構沿地面軌道行走。移動房體兩端設置有電動卷簾大門，房體行走時，大門升起，待到達位置時，大門降落關閉。大門與行走機構由電氣控制部分連鎖控制，大門升起后，房體才可移動行走。
