AIM 土壤滲透率測量儀

AIM 土壤滲透率測量儀簡介

    AIM 土壤滲透率測量儀為您提供了一種測量土壤入滲速率的自動觀測方案。這套設備的便捷性能將為您大大節省數據觀測所花費的科研時間。AIM突破了傳統的人工停表手寫計數的測量方式，讓您從任務繁重，方法簡易的傳統人工土壤滲透監測中解脫出來。

    AIM將土壤累積滲透量視為關于時間的函數。經過換算和未經換算的數據都將被存儲到AIM中，您可以下載這些逗號分隔值格式的數據文件做進一步的數據處理和分析。

    AIM設備可支持兩臺張力滲透儀；在ICT國際公司提供的安裝建議指導下也可以支持您所持有的其他土壤滲透儀

    AIM是一套獨立運行的系統，具有2GB的數據存儲容量，內部電池足夠支持其進行數天的野外工作。電池可以很容易的通過12V電壓進行充電（通道7）。儀器設備的通信可以通過USB數據線或無線傳輸方式進行。AIM設備達到IP68防護等級（最高工業防護等級），并配有一套Windows系統下的圖形用戶界面（GUI）。

產品應用

建立飽和/不飽和狀態下的水分傳導模型

地表徑流及地下水補給量估算

灌溉制度優化

廢水管理與礦場管理

產品特點

獨立、無線數據采集

自動將壓力傳感器的測量值換算為累計滲透量

一套AIM設備可支持4個壓力傳感器

田間工作狀態下功耗極低，可以在夜晚進行充電

IP68工業最高防水等級

工作原理

· 張力滲透儀將首先安裝在田間，它將依據相關原理準備對入滲量進行測量

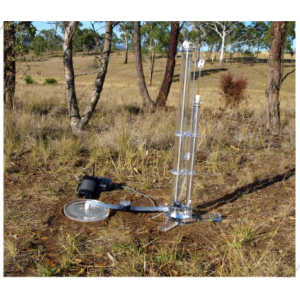

· 一到兩個壓力傳感器（ICTGT3-1型，量程-7千帕到+7千帕）將被安裝在滲透儀的特定位置。圖1所示為張力滲透儀的傳感器安裝示范

· 將壓力傳感器連接到土壤滲透自動測量儀上（AIM），在滲透測量開始時，壓力傳感器將讀取一個接近-7千帕的值（隨著滲透儀內部的水柱高度變化會有所不同）；隨著水分滲透到土壤當中，壓力傳感器的讀數將趨向于0千帕。壓力讀數與您所需要的水深讀數具有線性相關關系，AIM設備將自動幫您將千帕換算為厘米。

· 我們的研發團隊在AIM中預設了一個數據采集間隔。對于砂質土壤，采集間隔通常為數秒；而粘質土壤的采集間隔為數分鐘。

· 如圖2所示，由滲透儀直接測量未經任何換算的數據（kPa）與時間呈現良好的線性關系

· 如圖3所示，將圖2中的數據換算為累計入滲量，這個數值是關于時間平方根的函數。輸出數據文件可記錄換算前的千帕數據，也可以記錄累計入滲量數據，或者兩者都進行記錄。

更多信息

AIM是一套獨立的設備，它不需要額外的線纜或電源支持其工作。所有的數據都將被存儲到一張可卸載的SD存儲卡上.

與AIM的通信可通過USB數據線和無線傳輸兩種方式進行，無線傳輸方式最遠可支持250的距離

AIM具有內置聚合物鋰電池，可支持其再野外工作數日。電池可通過7通道電源供應在夜間進行充電當連接好ICT網絡控制器，就可以實現對AIM或單獨某一傳感器的遙控操作。實時測量數據可以通過互聯網從任意位置上傳。這些數據可以上傳到一臺計算機，或者也可以存儲到ICT提供的數據服務器上。您可以通過互聯網從服務器下載數據

AIM具有一套WINDOWS環境下運行的配置軟件。這套軟件采用圖形用戶界面（GUI）并且十分易于上手操作。您可以通過這套軟件設置傳感器的校準公式，還可以采集和編輯數據。這套軟件可以幫助您輕松實現實時測量，監測站工作狀態診斷以及傳感器校準

AIM采用兩線制非極性電源總線，也就是說采用這套設備，您不必再擔心那些因儀器正負極錯接所帶來的麻煩和困擾.

SMM達到IP68最高工業防護等級，并已通過實驗證明該設備可以在極端環境條件下工作。這套設備已經在多樣化的環境中得到運用，比如在澳大利亞的炎熱沙漠，亞馬遜雨林，德國溫帶闊葉林，印度農田以及北美極圈高寒地帶等地區工作。

配套傳感器

張力滲透儀

  測量原理依據不飽和土壤的水力特性

  測量不會受到土壤中大孔徑空隙的影響

  可測量田間或野外真實環境下土壤基質的入滲量

  20厘米或8厘米兩種模型

  儀器蓄水柱長度: 81cm

  氣泡壓力膜: 30cm H2O

   壓力傳感器

ICTGT3-1型傳感器規格:

  量程: ±7千帕

  精確度: ± 1%

  分辨率: 0.01千帕
