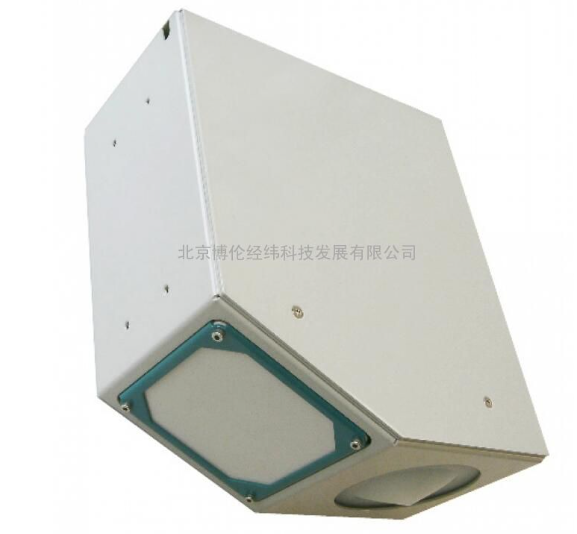

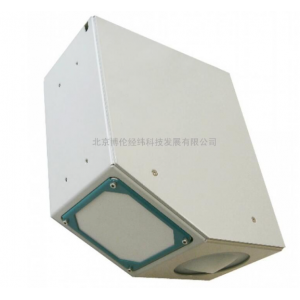

RQ-30 雷達水位流速流量監測儀是奧地利Sommer公司生產的一款測量河流水位、流速和流量的專用設備，采用24GHz的雷達信號，通過多普勒效應來計算流速數據。 24GHz頻率的雷達信號發射到水表面，一部分雷達信號被反射回去， 移動的水波紋會導致頻率的改變， 即多普勒效應。 RQ-30采集到回波信號后，進行頻譜分析，進而計算出水表面的流速。 發射的雷達信號需要與水面保持一定的角度， 但這個角度并不需要去手工測量，儀器內部能夠測量這個角度， 并在進行計算流速時應用。水位測量采用了超聲波波信號，通過時差法的原理換算出水位信息。 RQ-30發射一個短的脈沖，方向為與水面垂直的方向。 通過發射和接收的脈沖之間的時間差， 就可以計算得到測量點到水面的距離，進而可以知道水位的數值。
流量Q是水流速度Vm和過水橫截面積A(h)的函數，具體由以下的公式連續進行計算的：
過水橫截面積A (h) 是水位的函數，主要由橫截面的測量點決定，Vm是水流的平均流速。
技術指標：
水位
測量范圍：0-15m/35m
分辨率:1mm
準確度：±2mm
雷達頻率：26GHz
雷達波開角：10°
流速
測量范圍：0-15m/s
分辨率:1mm/s
準確度：±0.01 m/s; ± 1 % FS
雷達頻率：24GHz
雷達波開角：12°
垂直角度自動補償準確度：±1°
垂直角度自動補償分辨率：±0.1°
采樣時間：8s ~ 300min
供電：6-30V DC,典型12VDC
電流：1mA
輸出：3組4-20mA、RS485/SDI-12/Modbus
波特率：1200-115200
防護等級：IP67
尺寸：338 mm x 333 mm x 154 mm
重量：5.4kg
內置保護模塊：過載電壓保護和防雷保護
工作環境：-35~ +60℃；0-100%.R.H
