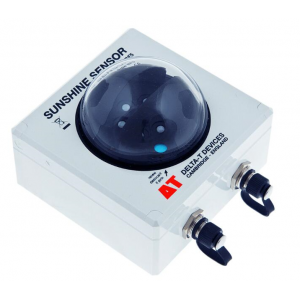

Delta-T BF5 太陽光照輻射計
Delta-T BF5 太陽光照輻射計是一個多功能，多用途的日照輻射傳感器。它使用了一個獨特的計算機生成的底紋圖案的光電二極管陣列測量日照輻射。一個微處理器計算的總輻射和散射輻射組件，并確定了日照的狀態。可配合數據采集器進行長期自動監測，也可直接連接電腦觀看實時讀數。特點：
? ·測量總輻射和散射輻射；
? ·測量日照持續時間；
? ·無常規調整和極性排列
? ·可在任何緯度進行測量工作；
? ·不需要移動部件，遮陰環和電動跟蹤裝置；
? ·輸出能選擇能量單位（W/m2），PAR（μmol/m2/s）或Lux
? BF5取代了三氟化硼模型。 其優點包括在原有基礎上加上優越的連接器和電纜綜合加熱器。
專利設計：BF5日照輻射傳感器是采用專利技術設計，使用陣列光電二極管和專用遮陰模型來測量總輻射、散射部分輻射和日照狀態。專利保護號：EP 1012633 & US 6417500。
輸出：總輻射和散射輻射輸出2路電壓模擬信號，日照狀態輸出數字信號（任一邏輯電平或接點閉合），可連接在具有同樣通道輸入功能的數據采集器上用于環境監測。
技術規格：
| PAR | 輻射 | 照度 | |
| 單位 | μmol/m2/s | W/m2 | Klux |
| 精度（總輻射） | ±10μmol/m2/s ±12% | ±5 W/m2 ±12% | ±0.600Klux ±12% |
| 精度（散射輻射） | ±10μmol/m2/s ±15% | ±20 W/m2 ±15% | ±0.600 Klux ±15% |
| 分辨率 | 0.6μmol/m2/s | 0.3 W/m2 | 0.060 Klux |
| 測量范圍 | 0~2500μmol/m2/s | 0~1250 W/m2 | 0~200 Klux |
| 輸出靈敏度 | 1mV=1μmol/m2/s | 1mV=0.5 W/m2 | 1mV=0.100 Klux |
| 輸出 | 0~2500mV | 0~2500mV | 0~2000mV |
其它參數：
日照小時精度：±10%（WMO精度）
余弦修正精度：±10%（入射輻射在0-90°天頂角上）
方位角精度：±5%（在360°旋轉上）
溫度修正：±0.15%/℃（無恒溫器）
工作溫度范圍：-20~+50℃（堿性電池） -20~+70℃（鋰性電池）
穩定性：建議每2年校準一次
反應時間：< 200ms
光譜響應波段：400~700nm
緯度性能：-90°~+90°
密封等級：IP65
日照狀態輸出（接點閉合）：無日照=開路
有日照=短路到接地
日照狀態輸出（電壓）：無日照=0V
有日照=3.3V（10KΩ電阻）
內部電池：4×1.5V AA堿性電池
電源需求：6.5mA喚醒，<30μA睡眠
電池壽命：1年（典型情況）
輸入電壓：（內部） 3.6~15V DC
輸入電壓：（外部） 5~15V DC
保險絲觸發點日照狀態信號：0.5A，30V自復位（開關-閉合模式）
日照狀態輸出的最大電壓：0-24V
可選擇加熱型：電壓12-15V DC
功耗：15W
重量 ：635g
尺寸 ：120×122×95mm
