PEM1000植物生理生態監測系統

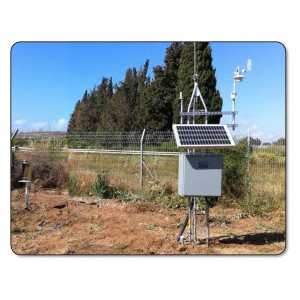

         PEM1000植物生理生態監測系統是一款新型的植物生理生態監測系統，分別有監測部分、采集部分、傳輸部分組成，監測部分包括：各種傳感器和供電部分；采購部分包括：數據記錄儀、數據存儲部分和支架配件部分；傳輸部分包括：有線傳輸和無線傳輸。此系統包括：風向、風速、溫度、濕度、氣壓、雨量、總輻射、光合有效、光照度、凈輻射、葉面濕度、葉面溫度、莖稈生長變化、果實生長變化、莖流、土壤熱通量、土壤溫度、土壤濕度、土壤二氧化碳、土壤含氧量和攝像系統等指標，可根據客戶的需要酌情添加或減少傳感器，可以長期地監測植物的生理變化和影響植物生長變化的監測系統。

MetOne MSO一體化氣象站是一款將風速、風向傳感器、溫度、相對濕度傳感器、大氣壓力傳感器集成為一體的多功能氣象站。通過該站可同時獲取風速、風向、溫度、濕度、大氣壓力等氣象參數，可應用于農田、草地、森林等小氣候研究。
　　MSO多功能氣象站擁有RS-232和SDI-12兩種輸出方式，并可根據需要定制RS-485和RS-422接口。它能夠與計算機直接連接.
特點：
　　◆集成性強，實地安裝簡便
　　◆精度高、穩定性好、性價比高
　　◆短期研究和長期監測，都非常適用
　　◆防水性好，無須額外的防護設備
　　◆攜帶方便，安裝簡單
　　◆具有完善的防雷擊、抗干擾等性能
　　◆除標準配置的傳感器外，還可選擇其他的傳感器
　　◆支持有線、無線多種數據傳輸方式

主要技術參數：

風速
　　量程：0～60m/s
　　分辨率：0.1m/s
　　精度：2%
　　啟動風速：1m/s
風向
　　量程：0～360°
　　分辨率：1°
　　精度：±5°
　　啟動風速：1m/s
溫度
　　量程：-40～＋60℃
　　分辨率：0.1℃
　　精度：±0.5℃

相對濕度
　　量程：0～100%
　　分辨率：1%
　　精度：±4%
大氣壓力
　　量程：500～1100hPa
　　分辨率：0.1hPa
　　精度：±2hPa
供電及輸出

       輸出：1 Hz的測量速率

       信號輸出：RS-232，RS-485，

       執行：8～36伏直流電源，10mA典型@ 12VDC

工作環境

        溫度：-40～＋60℃

       濕度：0～100%

    BR-SL雨量傳感器用來測量降雨量及降雨強度。采用單翻斗式技術原理，其輸出的開關信號，通過電纜直接與數據采集系統連接，適用于自動氣象站及雨量站使用。雨量傳感器，測量分辨力為0.1mm感量，系引進德國先進生產技術，具有測量精度高，測量數據可靠等特點，是當今世界各國廣泛采用的雨量測量裝置。

技術參數

測量范圍:雨強（0～4）mm/min

分辨力 0.1mm

精度:±0.4mm (≤10mm)；

     ±4%(＞10mm)

環境溫度:0℃～60℃

輸出方式:開關信號

脈沖寬度:≥30ms

直徑：φ198mm±1mm；

重量:傳感器：3.2kg

ML-01總輻射是一款工業級應用產品，具有良好的余弦響應和極小的溫度影響（0.15%/℃），響應波段（400-1100nm）和響應時間和光伏組件相同。該產品的設計適用于光伏電站、氣象、農業及環境應用領域。其緊湊小巧的結構可以非常方便的集成到各種應用中。

光譜響應：400-1100nm

測量范圍:0-2000W/m2

響應時間95% ：< 1ms

熱輻射偏移(200W/m2)：0 W/m2

溫度偏移(5K/hr)：0 W/m2

非穩定性（年變化）：< 2%

非線形誤差(在1000W/m2)：<0.2%

溫度響應(-10-50℃)： 0.15%/℃

傾斜響應(at1000W/m2)：0 %

靈敏度：20～50μV/W/m2

精度:5%

阻抗(Ω)：20-140

視場：180°

工作環境：30℃～+70℃

線纜長度：5m

日本EKO高性價比的ML系列緊湊型傳感器，可以用于測量輻照度（W/m2）、照度（勒克斯）或光活化輻射（μmol/m2s）等，在氣象/光伏/園藝/農業和工業等領域得到了廣泛的使用。所有傳感器都配有光學質量等級的玻璃圓頂，***大限度地減少了擴散器的污染并優化了余弦響應。周圍的環境溫度對傳感器的輸出信號的影響很小，適合在各種環境下使用，是全天候傳感器高品質傳感器。傳感器主體結構緊湊，很容易集成到任何類型的應用中。

 【照度計/Luxmeter: ML-020S】

  ML-020S傳感器用于測量環境照度情況，傳感器具有滿足人體光度函數的光譜響應。有兩種型號可供選擇，其中ML-020S-O適用于高照度的應用（如，戶外探測等），ML-020S-I適用于低照度的應用（如，實驗室等室內探測）。

【光合有效輻射/Photon sensor: ML-020P】

  ML-020P光合有效輻射傳感器的響應波長范圍為400~700nm，此波段范圍為植物生長對應波段。該傳感器通常用于研究植物的生長活動、模擬燈光控制以及樹冠下方光斑分布等。

凈輻射傳感器BR-JFS

    該表是用來測量太陽輻射與地面輻射的凈差值的輻射表，它測量范圍是包括紫外、可見、紅外在內的全波輻射。該表的感應原件是快速響應的線繞、多圈電鍍式熱電堆，該熱電堆具有反應快、光譜響應寬、線性好、工作穩定等特點，當上下兩個涂有光學黑漆的感應面受到不同的光輻射時加熱了其各自的熱電堆，形成冷熱結點，產生溫差電勢，當太陽輻射大于地面輻射時輸出為正，反之為負。為了能透過長波輻射，該表采用新型P.V塑料半球膜作保護罩，標題內采用全密封形式，經防止水汽凝結物生成。

光譜范圍：0.28μm-50μm

測量范圍：-200～1400W/m2

靈敏度：3～14μV/W/m

分辨率：1W/m2

時間響應（99%）：＜ 60 S

雙面靈敏度的允差：＜10%

內   阻：約150Ω

重   量：1.0Kg
