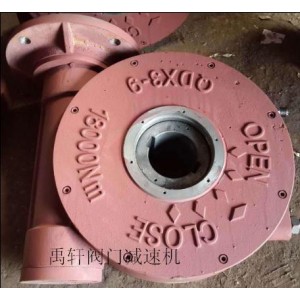

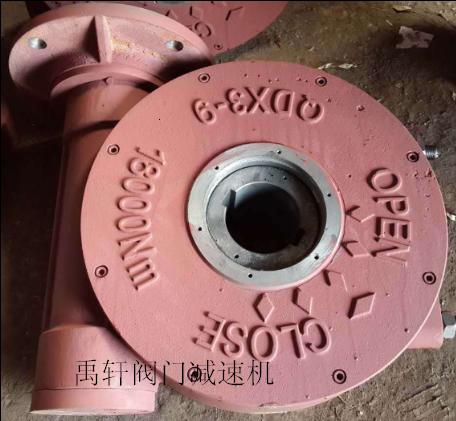

QDX3-8電動裝置配套用蝸輪箱 禹軒電動蝶閥減速機

電動型蝸輪箱閥門手動裝置-配電動蝸輪箱產品參數 QDX3-D配電動蝸輪箱是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。產品共有12個型號。該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。電動裝置配套用蝸輪箱產品照片，電動裝置配套用蝸輪箱配套規格，電動型蝸輪箱應用，電動型蝸輪箱操作原理，電動球閥通常是將電動執行機構裝在電動裝置配套用蝸輪箱上和閥門連接起來，經過安裝調試后成為電動球閥。電動閥門使用電能作為動力來接通電動執行機構驅動閥門，電動蝸輪箱實現電動球閥的開關、調節動作。從而達到對管道介質的開關或調節目的。

電動蝸輪箱電動力矩表

蝸輪箱 電動 力矩 蝸輪箱 電動 力矩

3# 10 1050    90 14175

4# 10 1075 120 18900

5# 10 1350 10# 90 14850

20 2700 120 19800

6# 20 2400 180 29700

30 3600 250 41250

45 5400 11# 90 18225

60 7200 120 24300

7# 20 2900 180 36450

30 4350 250 50625

45 6525 12# 180 36450

60 8700 250 50625

8# 45 5965 350 70875

60 7950 500 101250

90 11925 13# 350 87500

120 15900 500 12500

9# 45 7087 14# 800 200000
