詳細說明
上海三利給水設備有限公司（Sanli）一切以客戶為中心，為客戶提供高質量的產品和服務，以真誠和實力贏得客戶的理解、尊重和支持。為客戶降低采購成本和風險，為客戶提供切實保障，完善的服務體制。
三利·IHG型立式不銹鋼管道泵工作原理：
一般管道泵起動前泵殼內要灌滿液體，當原動機帶動泵軸和葉輪旋轉時，液體一方面隨葉輪作圓周運動，一方面在離心力作用下自葉輪中心向外周拋出，液體從葉輪獲得了壓力能和速度能。當液體流經蝸殼到排液口時，部分速度能將轉變為靜壓力能。在液體被葉輪拋出時，葉輪中心部分造成低壓區，與吸入液液面的壓力形成壓力差，于是液體不斷地被吸人，并以一定的壓力排出。
IHG型立式不銹鋼管道泵能輸送液體，主要是靠裝在管道泵泵體內葉輪的作用。它的尺寸，形狀和制造精度對泵的性能影響很大。葉輪有閉式、開式和半開式三種類型。閉式葉輪一般由蓋板、葉片和輪轂組成。在吸人口一側叫前蓋板，后側叫后蓋板，中問為葉片，葉片一般都是后彎的。開式葉輪沒有前后蓋板。半開式葉輪沒有前蓋板，但有后蓋板。葉輪按吸入方式又可分為單吸式葉輪,泵體泵體又叫泵殼。它的主要作用是將葉輪封閉在一定空問中，匯集由葉輪甩出來的液體導向排出管路，并將液體的一部分速度能轉變為壓力能，即增加它的壓力。它是一個承受液體壓力的零件。
三利·IHG型立式不銹鋼管道泵產品介紹：
IHG型立式不銹鋼管道泵是上海三利給水設備有限公司的主要產品之一，廠家生產銷售，更加能把握好產品的質量。水泵的鑄件部分經過嚴格檢查后進入組裝；主軸、葉輪都經過平衡機校正；軸承安裝時，經過手工校正，低噪音、不卡軸；線圈經過高壓測試，保障絕緣和通電等情況；整機安裝好后，經過深水測試和絕緣度測試等。我們力致于做質量的水泵。
三利·IHG型立式不銹鋼管道泵結構圖：
IHG立式管道離心泵結構圖
1
排氣閥
IHG型結構說明：
1.機械密封前置有承磨付，泵蓋上設有密封冷卻，沖洗孔，適用于抽送介質易揮發或晶的場合，延長在介質含微小顆粒時機械密封的使用壽命。
2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.機械密封采用硬質合金材質。
2
葉 輪
3
沖洗冷卻水管
4
泵 蓋
5
軸 承
6
電 機
7
聯體座
8
機械密封
9
承磨付
10
葉輪螺母
11
泵 體

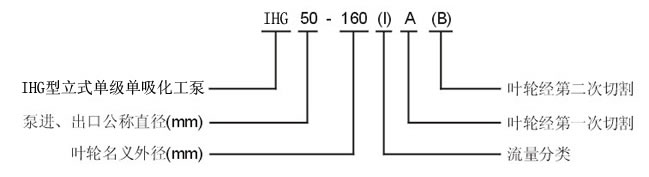

三利·IHG型立式不銹鋼管道泵型號意義：
三利·IHG型立式不銹鋼管道泵產品用途：
1、泵為立式結構，進出口口徑相同，且位于統一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而泵的運行平穩，振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
三利·IHG型立式不銹鋼管道泵安裝說明：
1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異常無堵塞，以免水泵運行時損壞葉輪和泵體。
2、安裝時管道重量不應加在水泵上，以免使泵變形。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附件安裝一只壓力表，在額定揚程和流量范圍內運行，泵正常運行，增長水泵的使用壽命。
5、安裝后拔出泵軸，葉輪應無摩擦聲或卡死現象，泵則應將泵拆開檢查原因。
6、泵分硬性聯接安裝和柔性聯接安裝兩種（見聯接方式）。
三利·IHG型立式不銹鋼管道泵故障原因及排除方法：
|
故障現象 |
可能產生的原因 |
排除方法 |
|
1、水泵不出水 |
a、進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。 |
a、檢查，去除阻塞物。 |
|
2、水泵流量不足 |
a、先按1原因檢查。 |
a、先按1排除。 |
|
3、功率過大 |
a、超過額定流量使用。 |
a、調節流量關小出口閥門。 |
|
4、雜音振動 |
a、管路支撐不穩。 |
a、穩固管路。 |
|
5、電機發熱 |
a、流量過大，超載運行。 |
a、關小出口閥。 |
|
6、水泵漏水 |
a、機械密封磨損。 |
a、更換。 |
