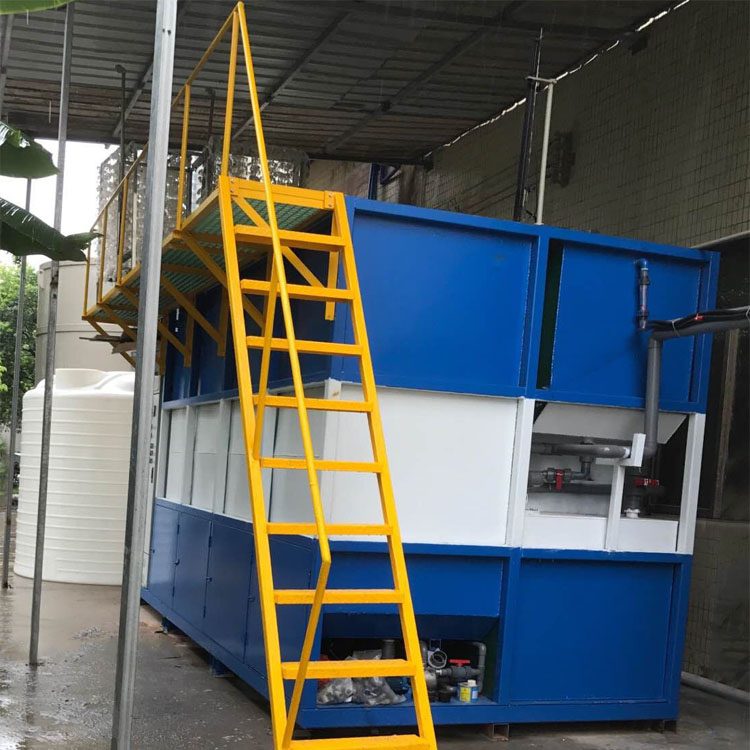

一、設備名稱：油漆涂裝噴漆廢水處理設備

   處理量：0.1～100m³/h

   材質：碳鋼、不銹鋼、集裝箱、玻璃鋼型等

   外型尺寸：根據污水處理量大小而定

   安裝方式分：地面式、半地埋式、全地埋式；

二、使用范圍：

制造業相關零部件等行業涂裝生產線產生的廢水：家具廠、油漆廠、印刷廠、噴涂廠、染料廠、汽車廠、鞋廠、船舶、機加工廠等。

三、設備簡述：

涂裝噴漆廢水污染物成份復雜、濃度高、水質、水量波動較大、可生化性差等。此廢水主要來自于汽車、家具等行業預脫脂、脫脂、表調、磷化、鈍化等前處理工序；陰極電泳工序和中涂、噴面漆工序，廢水中含有有金屬離子、石油類、顏料、高COD、樹脂、表面活性劑、重金屬離子、顏料、樹脂、油脂類、笨類（笨系物有毒）等污染物。采用常規分質處理、混凝沉淀、混凝氣浮、砂濾等工藝對涂裝廢水進行處理，生化比很低，傳統簡易工藝很難達到環保排放要求。

本司經過對行類處理涂裝廢水中存在的不足總結經驗。

最終采用以電芬頓處理技術為主，再輔以其它處理技術”組合工藝治理笨系物涂裝廢水。是目前最成熟，

最穩定，最經濟，最有效的組合處理工藝，出水澄清達標排放。

   工藝流程說明

廢水處理工藝：涂裝廢水經過粗細格柵，將大雜質砂粒、油類、漂浮物去除后，廢水進入加蓋調節池，調節廢水的水質和水量變化可減緩后續超聲波電芬頓、厭氧池和接觸氧化池的負荷沖擊，使細菌微生物能正常對有機化合物進行初步降解。涂裝廢水先經超聲波電芬頓A區強氧化裝置通過EV三維電解鐵碳特種填料催化反應產生二價鐵和經US高頻超聲波幅射離解水產生雙氧水，二價鐵與雙氧水產生連鎖類電芬頓反應并產生大量自由基..OH和氧原子，自由基強氧化去除大部分COD、笨系物、氨氮，排除大量二氧化碳；涂裝廢水再通過超聲波電芬頓B區電氣浮分離初沉裝置去除懸浮物SS、中間膠體和三價鐵沉淀。涂裝廢水再通過超聲波電芬頓C區的電吸附裝置吸附去除大部分重金屬、COD、色度等后先進入厭氧池去除大量大分子有機物等；再進入好氧池去除大量小分子乙醇、甲醇、乙酸等；再進入超濾膜池和納濾膜去除剩余的微量小分子乙醇、笨系物、甲醇、乙酸、細菌、膠體、無機鹽類和90-99%的陰陽離子等；經納濾膜產水澄清，最后流入清水池消毒后達標排放。
