氣動套筒調節閥

上海代益閥門專業生產氣動套筒調節閥，鑄鐵氣動套筒調節閥，鑄鋼氣動套筒調節閥，不銹鋼氣動套筒調節閥，法蘭氣動套筒調節閥，螺紋氣動套筒調節閥，ZJHM氣動套筒調節閥。

ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。

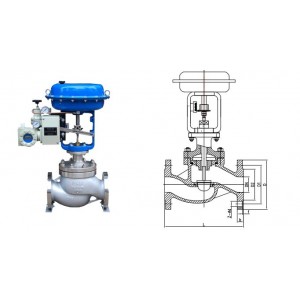

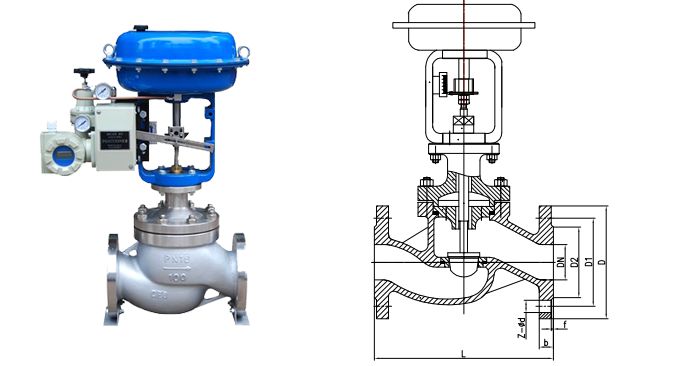

本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：

1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。

2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。

3、比普通單雙座調節閥噪聲降低10bd左右。

4、結構簡單，裝拆維修方便。

主要技術參數和性能指標

調節機構主要技術參數

公稱通徑mm

25

40

50

65

80

100

150

200

250

300

350

400

閥座直徑mm

25

32

40

50

65

80

100

125

150

200

250

300

可與本公司

商洽生產

額定流量

系數Kv

直線

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

10

16

25

40

63

100

160

250

400

630

900

1440

公稱壓力MPa

0.6 1.6 4.0 6.4

行程mm

16

25

40

60

100

流量特性

直線、等百分比、快開型

介質溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

法蘭標準

符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

閥體材質

PN

(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

閥體型式

直通單座鑄造球型閥

閥芯材質

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上閥蓋形式

普通式(常溫型)、熱片式(中溫型)、低溫型
