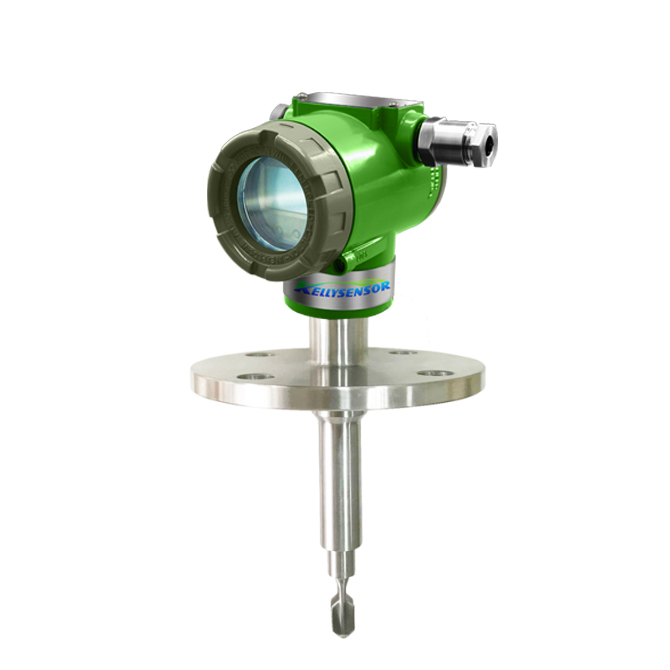

KDM280音叉密度計在線密度、濃度計，是使用聲波頻率信 號源對金屬音叉進行激勵，并使音叉處于中心頻率下自由振動，此頻率與接觸液體的密度有著相聯對應關系，因而通過對頻率的分析可測量液體的密度，再進行溫補可消除系統的溫漂；而濃度則根據對應液體密度和濃度的關系式可計算出20℃溫度下的濃 度值。KDM280音叉密度計用于測量罐體和管道中液體介質的密度。密度測量是產品生產工藝中重要的過程控制，音叉密度計可用作固含量或濃度值等其他質量控制參數的指示器。可滿足用戶對密度、濃度、固含量的多種測量要求。

注 意 事 項

■ 切勿用硬物碰觸膜片，會導致隔離膜片損壞。

■ 安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息。

■ 嚴格按照接線方式接線，否則會導致產品損壞和其他潛在故障，錯誤的使用，會導致危險和人身傷害。

產 品 規 格

功能規格

■ 測 量 原 理：音叉振動頻率式

■ 輸 出 信 號 ：4~20mA DC/RS485 通訊

■ 電 源 電 壓 ：12~36VDC

■ 位 置 影 響：無

■ 響 應 時 間 ：10ms

■ 靜 壓 影 響 ：無

■ 負 壓 影 響 ：無

■ 穩 定 性：≤ 0.03％ FS/ 年

■ 電 源 影 響 ：＜ 0.005％ FS/V

■ 飽和電流：上限 20.8mA 下限 3.8mA

■ 報警電流：上限 22.8mA 下限 3.6mA

（模式可設置）

■ 調整功能：零點、滿量程點可從通過外殼頂部三按鍵進行就 地調整或者可利用組態軟件進 行遠程調整

■ 零點遷移：無需遷移，即插即用

■ 輸出方式：線性輸出

■ 工 作 溫 度 ：-10~120℃

■ 接 液 材 質 ：316L/鈦/HC/鋯

電氣及通訊

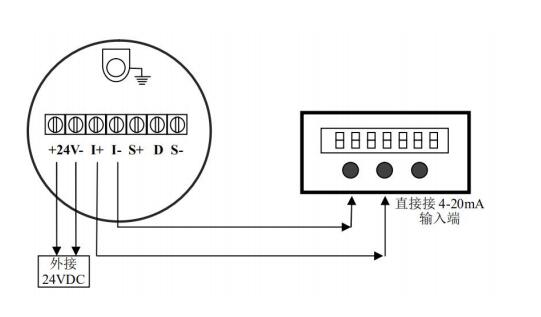

信號端子設置在電氣盒的一個獨立艙內。在接線時，可擰下接線側的表蓋。按標示連接電源線24V及電流信號線。電流信號線最好不要與其它強電源線靠在一起或同放在一線槽中，也不要在強電場設備附近通過。音叉密/濃度計外殼接地。檢查絕緣電阻時，電路檢查應采用不大于 45V的電壓，密/濃度計的最大輸出電流不超過30mA.DC。

液 體 材 質 與 兼 容 性

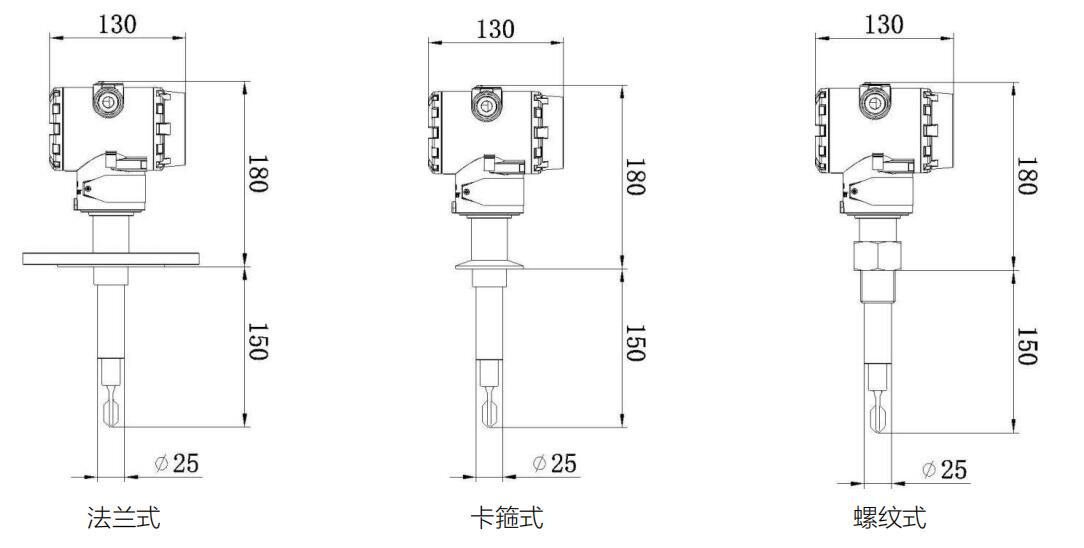

產 品 尺 寸 及 安 裝 說 明

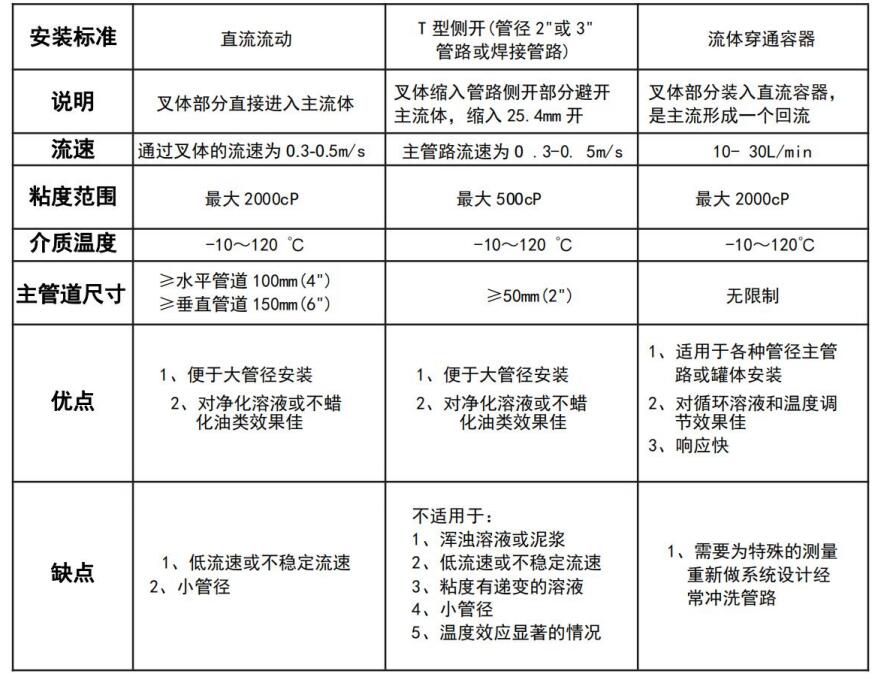

為了保證密度計能夠測量準確和顯示穩定，被測介質流速不得大于 1m/s，安裝密度計的位置盡量遠離泵，距離最好大于5m；當流速大于1m/s 時，采用擴徑安裝，流速每增加1m, 安裝密度計的管路直徑擴大1.5倍，儀表前需有≥600mm的直管段，儀表后需有≥300mm 的直管段，保證流體在流過叉體時處于層流狀態。
