茂盛環保脈沖濾板式除塵器

手機掃描查看

特點概述：

A、茂盛環保一直使用國際先進的生產工藝 ；

B、淺折褶設計，不積塵不堵粉，不遺漏除塵效率可達99.99%以上；

C、模塊化設計，模具化生產，茂盛環保產品品質更有保障；

D、沒有龍骨，避免出現布袋與籠架的碰撞及摩擦，有“抱袋”現象；

E、濾材可根據工況而選用，更換周期更長；

F、廣泛應用于塑膠化工、電力礦產、建材冶金等行業；

一、MS脈沖濾板除塵器結構：

茂盛在濾芯的基礎上，開發了濾板，較濾筒除塵效率更佳，能夠過濾更細粉塵，設備過濾阻力恒定，保障穩定生產；濾材高強度、高耐磨，保護后端工藝。脈沖濾板除塵系統主要由箱體、濾板、排灰系統、風機、控制系統等組成。

二、MS脈沖濾板除塵器工作原理：

含塵氣體進入過濾室，較粗顆粒直接落入灰斗或灰倉，灰塵氣體經濾板過濾，粉塵阻留于濾板表面，凈氣經袋口到凈氣室、由風機排入大氣，當濾板表面的粉塵不斷增加，導致設備阻力上升至設定值時，時間繼電器（或微差壓控制器）輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾板進行噴吹清灰，使濾板突然膨脹，在反向氣流的作用下，附于濾板表面的粉塵迅速脫離濾板落入灰斗（或灰倉）內，粉塵由卸灰閥排出，全部濾袋噴吹清灰結束后，除塵器恢復正常工作。

1、技術先進

u使用的是德國原裝生產設備和技術。

u多種材料相互替換，適合任何常溫工況使用。

2.空間利用率高

u 除塵設備成矩形，圓濾筒沒能利用到四個角的空間，造成了空間的浪費；

u 插板式過濾器是緊湊式的過濾元件，能把空間有效利用到；

3、安裝方式靈活

MS插板式過濾器能垂直、水平安裝，如有需要，也可以特別角度安裝。使用更靈活，適用于苛刻安裝環境；

4、提高清灰效果，增加過濾面積：

u褶淺且寬，極易清灰的褶式設計；

u增加200%以上過濾面積；

5、節約能耗：

l壓差低——布袋壓縮空氣壓力≥5kg，插板式濾筒只需3~3.5kg；

l耗氣量少——濾筒頭部有文氏管，減少空氣用量；清灰容易，減少清灰次數;

6、安裝拆卸簡單，避免摩擦破損：

u模塊化設計，安裝拆卸極其簡單；

u沒有龍骨，避免出現布袋與籠架的碰撞及摩擦，及“抱袋”現象；

u插板式過濾器底是膠，不懼過濾器相互摩擦;

四、主要應用領域

MS脈沖濾板除塵器廣泛適用于空氣分離、塑膠、橡塑、打磨拋光、化工行業的含塵氣體的凈化與粉塵物料的回收。

傳統布袋除塵器與MS插板式過濾除塵器的對比：

除塵器相同尺寸情況下
除塵器尺寸 （高度不含護欄）	長6000×寬2100×高4000，占地面積：12m2
詳細參數	布袋規格：130×1500 濾袋數量：252條 排列方式：9條/列×28列	插板式濾板規格：480×65×1500 濾袋數量：240條 排列方式：4條/列×60列
工況參數	處理風量：約9240m3/h； 過濾風速：1.0m/min； 過濾面積：約154m2;	處理風量：約72000m3/h； 過濾風速：1.0m/min； 過濾面積：約1200m2;
用鋼量（單位：噸）	5.5	5.5
除塵器處理風量對比	在除塵器尺寸相同的情況下，采用插板式過濾除塵器處理風量是傳 統布袋除塵器的約7.8倍.

MS濾板除塵器選型及參數表:

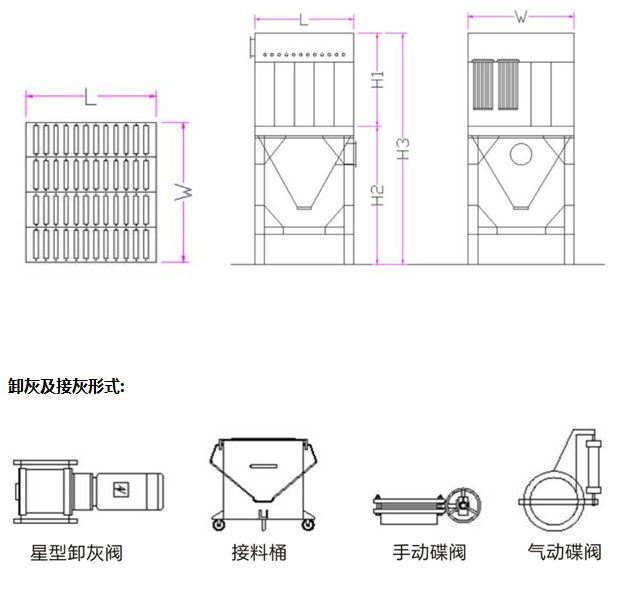

MS濾板除塵器示意圖:

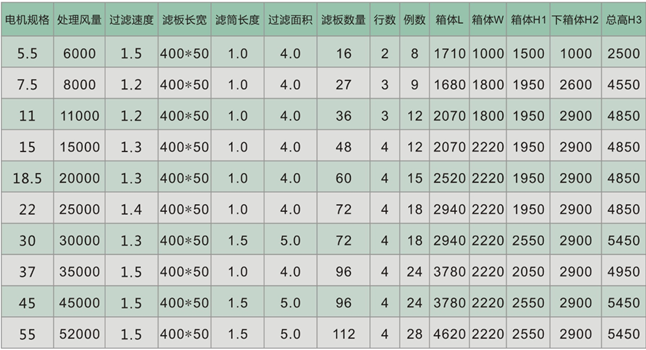

MS濾板式除塵器參數尺寸表:
