紡織設備余熱回收

手機掃描查看

 我國是紡織和印染大國，在紡織工業中要使用大量的耗能機械，如定型機、漿紗機、烘干機等，這些機械一般使用電、燃油、燃氣、蒸汽作為熱源。紡織行業耗熱機械的運行操作溫度一般在200℃以下，生產后有大量的廢熱排出，如何盡可能利用這些余熱減少耗熱設備熱能的消耗，是紡織行業節能降耗的重要任務。
（1） 熱定型機余熱的回收利用
熱定型機（或稱拉幅機）是紡織行業中主要耗能機械之一，熱定型機是利用熱空氣對紡織物（如布匹）進行干燥和整理并使之定型的設備。一般熱定型機內所需溫度約為200℃左右，離開熱定型機的廢熱溫度一般在170℃左右，因此大量的余熱被排入空氣，同時烘房內會形成負壓，由于烘房進出口處是無法密閉的，常溫空氣會迅速通過進出口補充進去，由于機內外溫差較大，就會消耗大量能源并對產品質量有一定影響。采用熱管熱回收后，可以把干凈熱空氣可以預熱到100℃左右，送入烘房也可以送到烘房口形成風簾，這樣就可以提高烘干效率，使用戶在原有的基礎上提高車速，減少水汽發生，降低成品色差。
熱定型機的回收是氣-氣回收，用排出的熱風加熱新鮮空氣再返回熱定型機，如果熱定型機直接燃燒煤氣或輕柴油，一部分預熱的空氣也可以作為助燃空氣，提高燃燒機的效率。熱回收后廢熱的溫度如果覺得較高，還可以二次熱回收，加熱新鮮空氣或水。

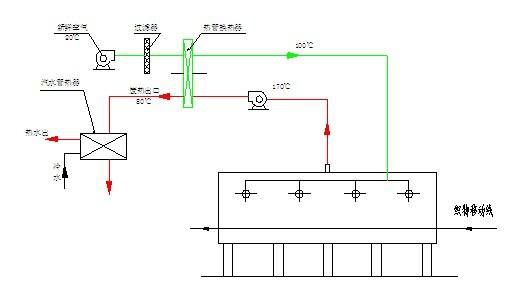

利用熱管換熱器回收熱定型機廢熱的流程如下：

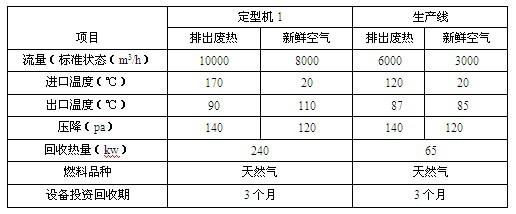

KLRS型熱管換熱器用于熱定型機的熱回收參數：

（2）漿紗機的余熱回收
漿紗機是做漿紗干燥之用。在漿紗機下半部有熱風加熱系統，熱風進入漿紗機后，吸收漿紗的水分，排出室外。由于干燥過程主要是吸收水分過程，因此熱氣體的溫度下降不多，主要是含濕量加大。利用排出的濕熱空氣熱量加熱新鮮空氣，返回漿紗機內與熱源熱風混合，達到節能目的。

KLRS型熱管換熱器用于漿紗機的熱回收參數
