點擊下圖片即可查看大圖

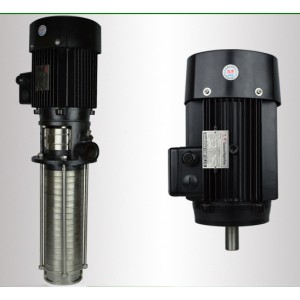

一、QDLY(QFY)應用:
用于輸送機床冷卻液、潤滑液、冷凝水輸送、工業清洗設備和其他適合浸入式泵使用的場合，適應于不同溫度、流量和壓力范圍，適用于無腐蝕性液體、適用于輕度腐蝕性液體。具體用于電火花、車床、磨床、加工中心、冷卻裝置、工業清洗設備、過濾系統等。
二、運行條件：
介質：稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
℃至+70℃。
電機說明：
電機為全封閉，風冷式二級標準電機。
防護等級：IP55
絕緣等級：F
標準電壓：50Hz：1×220-230/240V
3×200/346V
3×220-240/380-415V
3×220-225/380-440V
標準電壓：60Hz：3×200-230/346-400V
3×220-255/380-440V
3×220-277/380-480V
揚程：16-89m
功率：0.37-11kw
流量：5.5-6.3m3/h
重量：12-162kg
級數：2-12
最大環境溫度：
當泵在環境溫度大于40℃或海拔大于1000m下運行時，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在以上情況下運行電機功率需配大。
三、安裝說明：
為安裝標準電機的非自吸式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。為滿足水槽或容器的安裝深度，可安裝空腔體來改變泵本身的長度，不同的級數長度見尺寸和重量表和可供產品范圍表。
