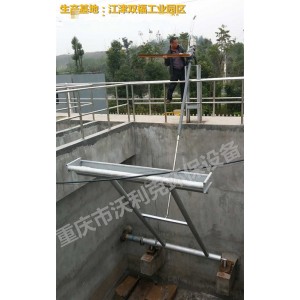

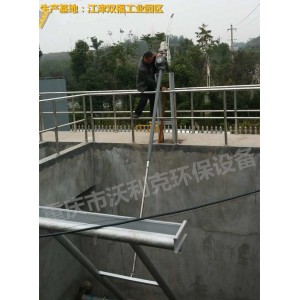

主要結構及工作原理
旋轉式潷水器由傳動機構、傳動螺旋推桿、潷水槽、支撐管、出水主管、水下滑動支承等部件組成。
設備的可靠性及耐久性
1、設備無故障工作時間不少于20000小時以上。
2、設備每年檢修一次，減速機、軸承使用年限不少于10年，電器裝置不少于3年。
3、整機使用年限不少于30年

設備的防腐
1、不銹鋼部件制作后對其表面進行酸洗鈍化處理。
2、鑄鐵件除銹Sa2.5級標準。
3、涂底漆，中間漆，面漆，漆膜總厚度不低于200μm。
4、包裝前對機加工面按GB4879標準要求做防腐處理。
5、運輸過程、安裝過程中涂層破損，嚴格按照涂裝工藝進行修復。

供貨范圍
·整機供貨，包括：傳動機構、潷水槽、支撐管、出水主管、水下滑動支承、緊固件
·電控箱（含變頻調速器）

性能特點：
1、智能潷水，越接近污泥，潷水速度越慢，出水水質好；
2、設有雙層限位開關和安全報警裝置，保證設備具有較大的安全性；
3、適應性強：通過內部參數設定和調整變頻器相關參數，即可相應改變潷水器的運行速度和運動范圍，適應不同水質水
量要求；
4、行程控制機構全部置于防護罩內，不受風雨的侵蝕；
5、密封旋轉接頭，轉動靈活，密封性好，不用排水即可更換密封圈；
6、電動頭結構簡單，易于拆卸和維修；
7、設置手動、全自動、上位機控制等方式，便于操作管理；
8、水下部件全部采用不銹鋼，不需養護，驅動和控制設備維修方便；
9、整個潷水器具有堅固的支架，可以承受工作時遇到的各種壓力；
10、潷水器采用分體結構，便于運輸和安裝
11、結構精巧，外形美觀，節省安裝空間；

工作原理 
1、設備主體采用三點旋轉支撐各個部件配合緊湊、運轉平穩。 
2、浮筒采用浮動設計能根據池內水位不斷變化而始終保持浮筒擋渣面與水位持平達到擋渣的效果。 
3、設備動力采用液壓站帶動液壓推桿作勻速直線運動在設備運行時能保證潷水槽連續、均勻地潷水。 
4、設備運行時潷水速度均勻、潷水槽內無污泥滯留、水面平穩無波動、主體動力無噪音。 
5、水下旋轉部分采用機械密封裝置能保證潷水器旋轉部分長期運轉而不漏水
6、機械傳動部分采用高壓液壓推桿有效地保證潷水速度的穩定并提供足夠的推力液壓推桿內部配置多級保護能保證
設備長期運行而不至損壞
