葉片式流動開關HLD系列

手機掃描查看

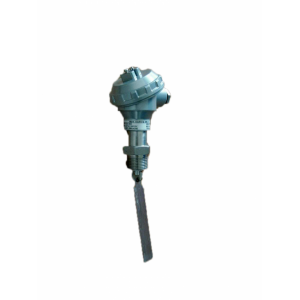

 葉片流動開關是利用水的流動力量帶動葉片，來測試管內液體是否流動，當液體在管路內沒有流動時，彈簧將磁鐵往下壓葉片成垂直，此時磁簧開關無動作，接點在常開(NO)位置。當管路內有液體流動且液體流量足以將葉片推高20°~30°時，葉片上方之偏心傳動片將磁鐵往上推，而磁鐵的吸引力使磁簧開關動作，此時接點接通。由于管徑的不同葉片長度也隨之改變。





安裝步驟：



1. 葉片長度決定動作點位置。先依據導管尺寸及所希望設定動作點的位置來決定葉片長度，然后再葉片上適當?shù)臉?biāo)記處，將葉片裁斷。（使用者亦可在非標記線處自行截取適當長度）

2. 葉片平面與管截面平行安裝，固定在1″PT牙口上。

 3. 裝配完成時必須確定產品上流動箭頭“FLOW”的標記與導管平行。(液體流通的管路必須呈水平)。

 4. 流動開關要固定在T接頭時，必須先用生料帶纏繞好后再裝到牙口上鎖緊即可。
