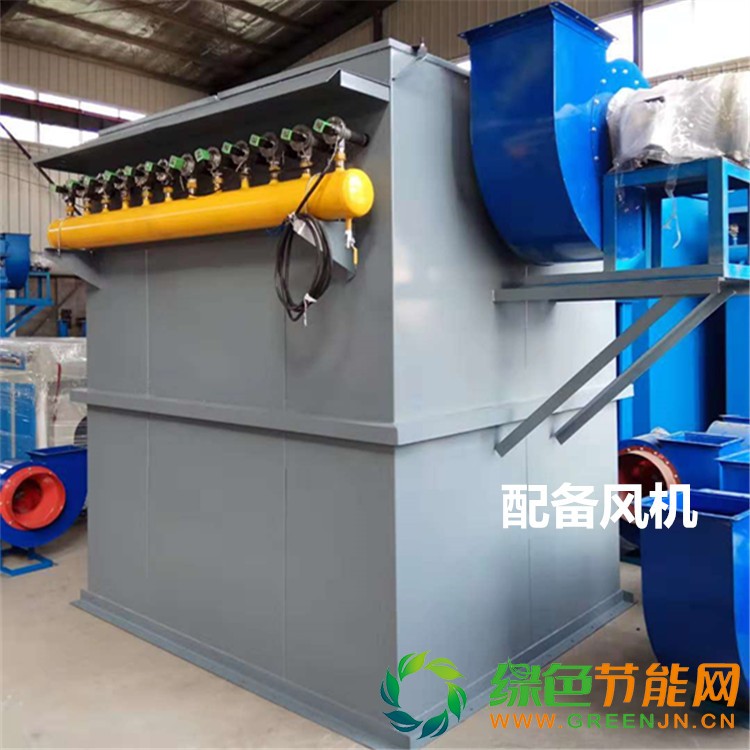

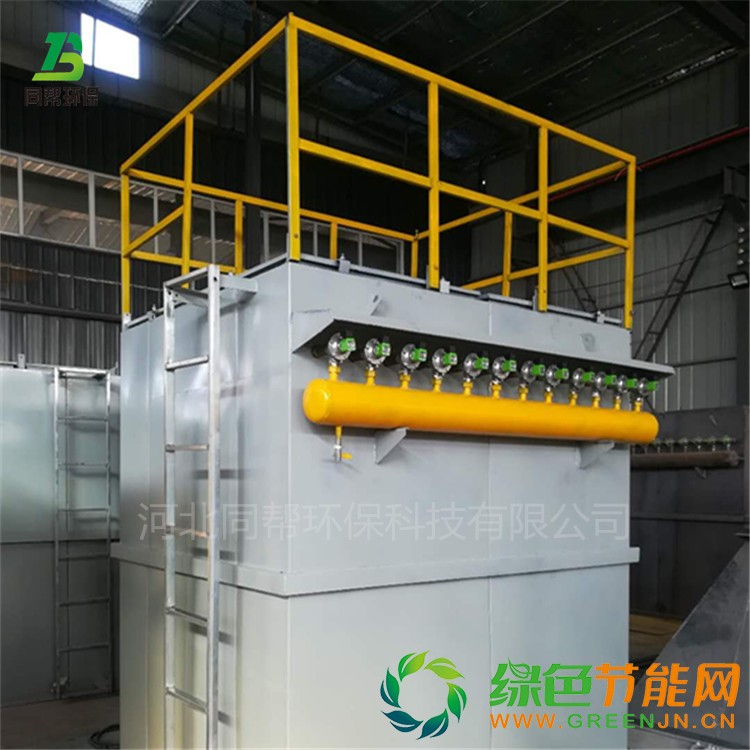

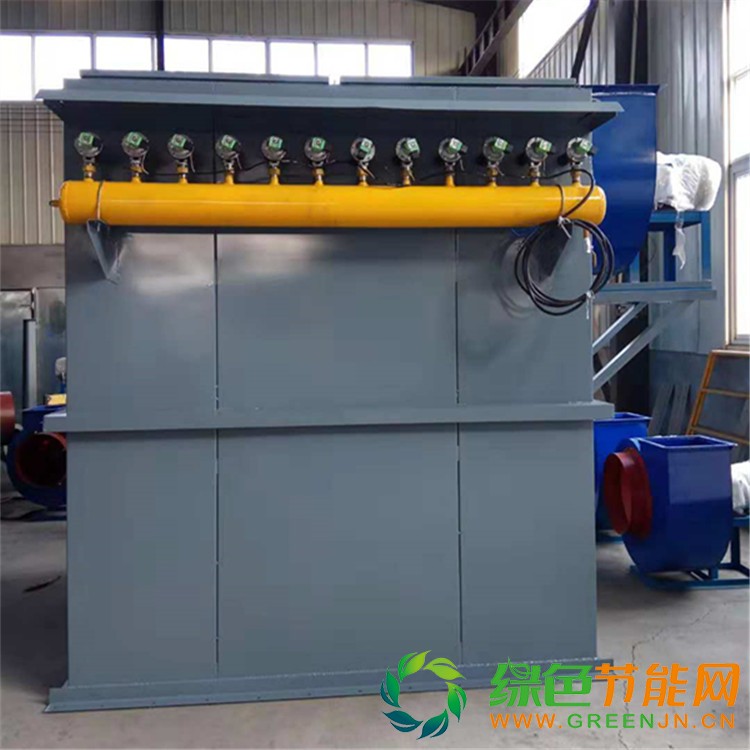

120袋除塵器配置參數
1、處理風量：6912-11520m3/h
2、過濾風速：1.2-2/min
3、過濾面積：96㎡
4、脈沖閥：12個
5、收塵器阻力：≤1200Pa
6、承受壓力：500Pa
7、噴吹壓力：0.4-5Pa
8、耗氣量：0.5㎡/min
9、除塵骨架：120個
10、除塵布袋：120條
11、控制柜：1臺
12、螺絲、密封膠條：1套
13、離心風機：1臺
袋式除塵器主要結構
低壓脈沖除塵器主要由袋室（箱體）、灰斗、清潔氣體室、濾袋及骨架、脈沖噴吹系統、進出風箱、出風閥、卸灰閥、以及樓梯平臺等組成。
1）箱體
該除塵器一改常規的現場板式拼裝結構為單之箱體現場組合式，既大大減少了現場安裝工作量，又可有效地保證設備整機質量。中箱體下部的進風處設有截?fù)跹b置，含塵氣體在進風箱內進入灰斗時，粉塵隨其速度慣性沖撞擋板后，大部分即落入灰斗，其余少量細粉塵按截?fù)跹b置導流方向隨氣流進入濾袋室過濾。

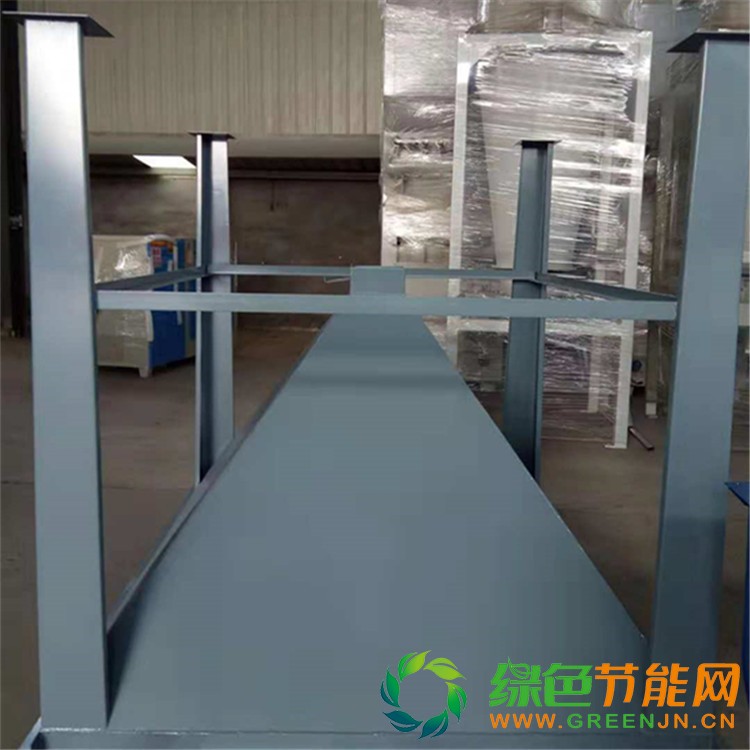

2）灰斗
灰斗壁板均焊有足夠強度的角鋼為加強筋,除塵器設一個或若干個灰斗，為保證捕捉粉塵自由流動,灰斗壁與水平面最小傾角大于60°。
除塵器具有離線檢修功能。通過對離線閥和進風口手動調節閥（三通型帶開度指示）的操作，能保證除塵器單個倉室的完全離線，實現了在除塵器正常工作狀態時對單個倉室的檢修維護。除塵器多倉室、小單元的設計保證了在除塵器單倉離線檢修的狀態下不因除塵器過濾面積的急劇減少而影響鍋爐的正常滿負荷運行。除塵器0.8m/min左右的全過濾風速的選定，允許除塵器濾袋破損率在3%以下時僅采用封堵措施而不對破損濾袋進行更換，以減少維護工作量而保證除塵器的正常運行。
