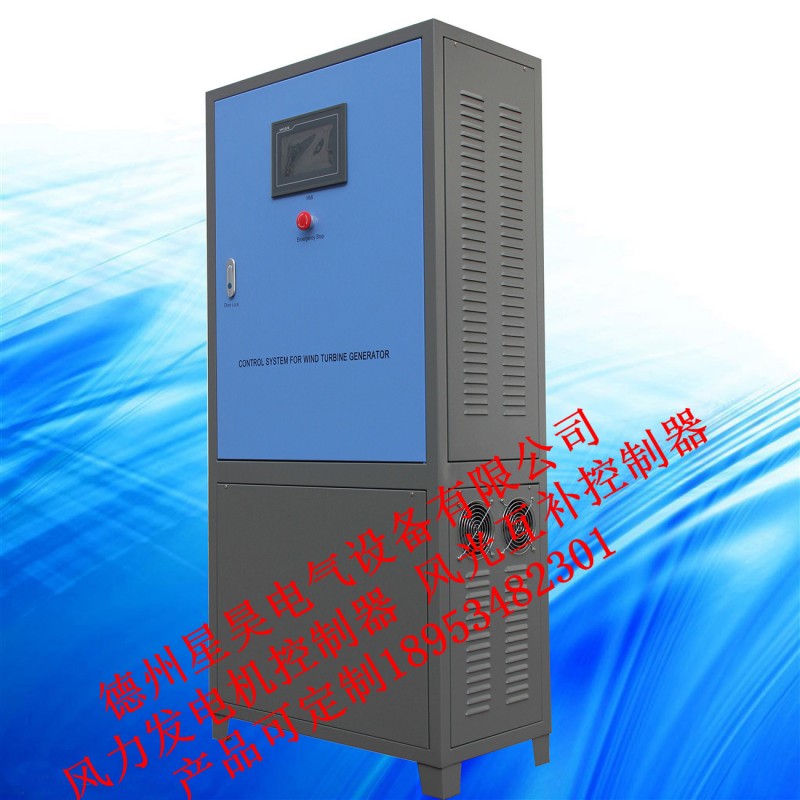

10KW風力發電智能控制器

SV_WX_XX是一款以Cortex-M3結構嵌入式低功耗CPU為核心（主頻72MHz）的高性能嵌入式一體化風力發電控制系統。該系統采用了本公司獨創的PID+PWM分流技術和逐級卸荷+定時剎車技術；同時具備實時監控風力發電機運行狀態；該產品擁有許多的優秀性能，超前的技術優勢，超多的通信接口，多種安全防護措施等。采用該產品要比傳統的風力發電控制系統在發電利用率上要高30%~50%；同時風力發電機的使用壽命要多1~3年。控制系統是專門為風能、太陽能發電系統設計的；集風能控制、太陽能發電機于一體的智能型控制器。設備不僅能夠高效率地轉化風力發電機和太陽能電池板所發出的電能對蓄電池進行充電，而且還提供了強大的控制功能。并且真正意義上實現了遠程監控功能，可以3G  4G手機卡監控風力發電機的運行狀況，還可以通過手機修改參數控制風力發機的運行。

一、三大特點

l 發電利用率最優

采用先進的PID+PWM分流技術，比傳統的PWM分流系統，能最大限度的減少過度分流，從而使發電利用率得到提升，要比傳統的PWM分流系統提高30%~50%。

l 安全性能好

不但具備常用的過電壓、過電流、過高溫、短路、防雷等保護措施，而且還具備對風機的運行狀態進行監控，同時剎車系統采用逐級卸荷+定時剎車技術，能最大限度的減少在剎車時對風機的磨損，顯著提高風機的使用壽命，要比普通的剎車系統提高1~3年的使用壽命。

l 性價比高

SV_WX_XX系列具備一機兩用功能，不但可以作為一套風光互補發電智能控制設備，還可以作為一套風力發電機計量設備，能夠獲得風力發電系統的即時功率、累計發電量，各相電壓、運行時間、累計運行時間等實用參數。

二、 四大創新

l 首創PID+PWM分流技術

l 首創逐級卸荷+定時剎車技術

l 首創控制器內嵌入電能計量模塊

l 首創風力發電專用IGBT模塊

三、 八大優勢

l 超前的技術優勢

先進的分流技術：PID+PWM分流技術使發電系統達效率利用率達到最大化；

先進的剎車技術：逐級卸荷+定時剎車技術，使風力發電機運行更穩定，使用壽命更長。

l 超高的可靠性能

強弱電隔離，模塊化設計，使各分系統減少互相影響；設計余量200%，提高系統的過載能力；濾波 選用超高耐壓（800V 或1200V）專用薄膜電容；發熱部件選用超大功率散熱器（2kg）+風冷散熱；關鍵部件選用優質的元器件確保產品的穩定性。

l 超值的性價比

具備一機兩用功能，不但可以作為一套風光互補發電智能控制設備，還可以作為一套風力發電機計量設備。

l 超多的安全保護

具備過電壓、過電流、過高溫、防短路、防雷等保護；遇到非正常情況，控制系統自動啟動保護程序，在保護控制器的同時，也對蓄電池、風力發電機、太陽能電池板、負載進行保護，避免損失。

l 超快的運行速度

控制器采用先進的Cortex-M3結構嵌入式低功耗CPU為核心,主頻72MHz。

l 超多的通信接口

多達2個通信數據接口；2路485。

l 超強的適應性

不管是高山，大海，還是內陸地區，用戶可根據不同的應用環境，只需修改相關工

作參數，就可使風力發電機發電效率達到最優。

l 超簡單的操作

一體化方案，人性化設計，安裝調試方便，現場接線簡單。

l 遠程監控

3G,WIFE,以太網聯網 。手機遠程網頁監控。電腦遠程網頁監控。實現了隨時隨地監控?cái)?shù)據，修改參數。

。

四.技術慨覽

l 人機界面（軟件功能）

?       系統管理

?       參數設置

?       設備調試

?       故障自動診斷

?       系統管理

1、進入系統

2、退出系統

3、用戶登錄

4、用戶退出

5、添加用戶

6、刪除用戶

7、權限分配

8、密碼修改

l 系統管理

SV_WS_XXKW風力發電中央智能監控系統提供了一套完善的安全機制，用戶能夠自由的通過控制菜單、 按鈕進入或退出監控系統的操作權限，只允許有操作權限的用戶才能對某些功能進行操作，同時還提供了用戶密碼，防止與工程無關的人員非法操作，保護設備安全、穩定可靠地運行，避免不必要的經濟損失。

l 遠程監控

只要能上網的終端，通過瀏覽器均可實現遠程控制。
