1、 產品概述

TDS-100系列固定分體式超聲波流量計廣泛應用于工業現場中各種液體的在線流量計量。主機分為壁掛標準型、壁掛防爆型、盤裝型和本地顯示型 (F4型主機)；傳感器分為外縛式、插入式、管段式等。

2、主機技術參數

* 測量精度：1.0級
* 重 復 性：0.2%
* 測量周期：500ms (每秒2次，每個周期采集128組數據)
* 工作電源：220VAC/8~36VDC
* 流速范圍：（0.25-12）m/s(流速分辨率0.001m/s)
* 顯    示：2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等
* 操    作：4×4輕觸鍵盤 (F4主機磁性4按鍵) 操作
* 信號輸入：◇3路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號
◇2路三線制PT100鉑電阻
* 信號輸出：◇1路隔離RS485輸出
◇1路4-20mA或0-20mA輸出
◇1路隔離OCt (脈沖寬度6~1000ms之間可編程，默認200ms)
◇1路繼電器輸出 (脈沖寬度200ms )
* 數據存儲：選配內置數據存儲器（SD卡) 可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機
* 通訊協議：MODBUS協議，M-BUS協議，F(xiàn)UJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
* 其它功能：◇自動記憶前512天、前128個月、前10年正/負/凈累積流量
◇自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出
◇可編程批量（定量）控制器，故障自功能
◇可通過E-mail傳送來的代碼文件實現軟件升級
* 防護等級：傳感器IP68，F(xiàn)4主機IP68，其余主機IP65
* 防爆等級：EXdⅡBT4 (TDS-100F2型)

3、 管段傳感器參數

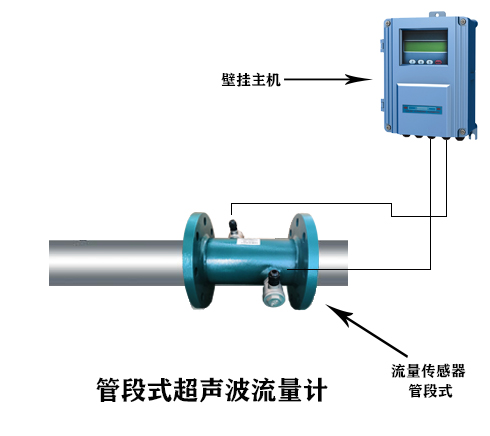

管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。
