上海禹軒QDX3單級蝸輪箱 多回轉型閥門手動裝置

手機掃描查看

上海禹軒QDX3單級蝸輪箱  多回轉型閥門手動裝置

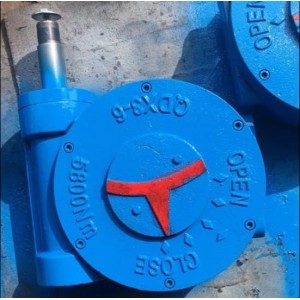

部分回轉型閥門手動裝置產品是一種90°回轉型驅動裝置,單級蝸輪箱適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。單級蝸輪箱產品共有10個型號.單級蝸輪箱產品照片1、蝸輪2、蝸桿3、圓錐滾子軸承4、蝸輪端蓋5、扭 力臂6、輸入法蘭7、輸出法蘭8、蝸輪軸承9、輸出軸10，蝸輪具備與蝸桿齒輪的齒哨合的多個齒，各齒的旋轉方向一側的第一齒面和另一側的第二齒面分別具有:與斜齒輪的齒面呈相同形狀的斜齒面部分以及作為與蝸桿齒輪的嚙合所對應的面的、沿著蝸桿齒輪的凸曲面狀的齒面的凹曲面部分。蝸桿、蝸輪基本代號有蝸桿分度圓直徑，蝸桿節圓直徑，蝸輪分度圓直徑，蝸輪節圓直徑，蝸桿齒頂圓直徑，蝸輪喉圓直徑，基圓直徑，蝸輪頂圓直徑，齒根圓直徑，法向齒槽寬，工作齒高，齒頂高，齒頂高系數，齒根高，法向弦齒高。

閥門蝸輪頭主要是一種提供閥門閥桿進行控制的裝置，或者是使用到閥門蝸輪箱上的設備。其實閥門蝸輪裝置能夠提供比較精確的連接桿調控，能夠讓閥門在一定的程度上進行運動起到在管道中調節介質的效果。而說到閥門蝸輪頭其實也算是閥門驅動器，在一般的管道閥門中這種裝置都是采用蝸輪蝸桿傳動，蝸輪副自鎖，使用圓錐滾子承軸，傳動更加靈活，效率高。而這樣的特點也讓這種裝置得以出名。

    蝸輪傳動裝置，包括與蝸輪嚙合的蝸桿，蝸桿可通過傳動軸驅動，通常蝸輪磨損的速度比蝸桿磨損的速度更快。

閥門蝸輪頭的拆卸

用戶想把閥門蝸輪頭的拆卸下來，首先把閥門上方的閥門蝸輪頭調節到關閉狀態，之后拆除，安裝上新的！為什么要關閉狀態呢，因?yàn)檫@樣你新的裝上去你就能確保它閥門0指針那位置可以使閥門關閉密封，不然蝸輪有間隙的，很可能會出現內漏，打開狀態就無所謂了，渦輪有偏差也不會太大，就算本來100%打開，現在95%打開其實也不影響你多少！

閥門蝸輪頭的安裝

閥門蝸輪頭的安裝后，再調節渦輪頭上的那個調節螺絲，調節到關閉密封和全打開狀態就可以了。
