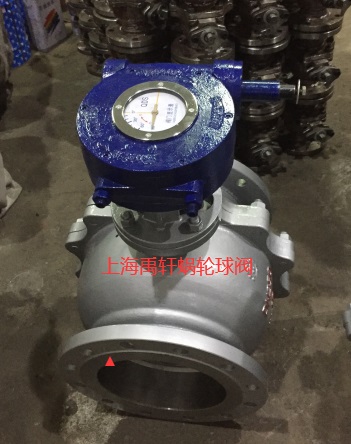

上海禹軒供應手動閥門渦輪頭 QDX3-6渦輪蝶閥執行器

手機掃描查看

手動渦輪頭QDX3-6渦輪執行器產品概述:是一種90°回轉型閥門驅動裝置,適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品共有10個型號。型號：QDX3-2，QDX3-3，QDX3-4，QDX3-5，QDX3-6，QDX3-7，QDX3-8，QDX3-9，QDX3-10等。閥門執行器是一款用于閥門驅動的一種驅動裝置起到連接傳動的作用，常用于閥門驅動，減速機等。上海禹軒生產的蝸輪箱具有耐磨，耐用，不卡等優質特點，歡迎來人來廠實地考察選用。除了蝸輪箱外我們還生產傘齒輪，氣動蝸輪裝置和全系列閥門減速機產品、防盜蝸輪箱等閥門及配件產品。
QDX3-6電動閥門減速機-蝶閥輪箱殼采用灰鑄鐵、球鑄鐵、鑄鋼材料,美觀大方體積小重量輕,設計合理輸出轉矩大,省力輕便。
有需要的客戶請聯系上海禹軒閥門:胡工
手動渦輪頭QDX3-6渦輪執行器結構特點:
1蝸輪箱裝有限位螺釘可在全開OPEN或全 CLOS閉兩個位置上調整。
2蝸輪副自鎖,操作簡單。
3開關指示牌直接在蝸輪上連接,指示準確直觀。
4可根據用戶需要,附有結合子,制成不同的孔徑、孔型,適應性強,互換性強。產品出廠時裝有專用潤滑脂,外殼密封防水。檢驗蝸輪箱的真實性,一定要求閥門的生產企業提供真實、準確的檢驗報告
手動渦輪頭QDX3-6渦輪執行器檢驗過程:
①原材料的檢驗一原鐵中CSLMn,PS等的成分含量以及焦炭的質量等;
④鑄件的檢驗金相試驗,延伸率試驗,強度試驗等;
④密封試驗一雙面泵壓試驗及多次開關試。
手動渦輪頭QDX3-6渦輪執行器用途及選型:
閥門驅動裝置產品圖片、參數僅供參考實際參數以上海禹軒產品參數為準,把本站參數用于閥門機械配套應用的,應以我公司提供的CAD總裝圖、外形圖、安裝圖、設計圖紙為準,訂購時請注明閥門機械所配套型號、壓力、口徑、材質、主要連接尺寸.主要產品有普通型單級蝸輪箱、配電動型蝸輪箱、管網型蝸輪箱、雙級型、雙級配電動型、分離型、出口型、信號型等類型的蝸輪箱,蝶閥配套規格為(DN25-DN3000)、球閥配套規格為(DN25-DN1500)、旋塞閥等類型閥門特殊型可輸出360轉角。

買家采購指導（需要確認以下數據即可，特殊要求請講明）：一、軸頸（軸孔 尺寸大小）二、花鍵尺寸（銷釘寬度）三、連接中孔中心（螺栓孔距離）四、孔徑孔數（螺栓孔數量和孔徑）電裝型需要提供連接電裝盤的尺寸和螺栓孔距和孔數就可以。
