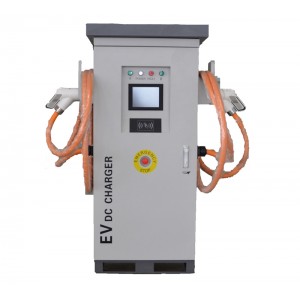

30KW電動汽車直流充電樁

手機掃描查看

1、產品概述

一體式直流充電機采用快充技術，支持各類型電池。其產品組成包括：功率單元、充電監控單元、人機操作界面、與電動汽車連接的充電接口、計量系統和通訊接口等。

人機操作界面用于設置充電方式、充電過程參數等。

功率單元由8個高頻開關電源模塊并機組成，直流輸出電壓200V～750V，最大輸出電流100A。

充電監控單元由控制模塊、控制保護單元、外部通信、絕緣監測模塊、計量模塊等組成，完成充電過程的啟動、運行、實時監控和關閉。

2、主要特性

（1）      寬范圍設定輸出電壓電流，可以大幅度提升充電速度，快充和慢充可以自行選擇；

（2）      功率單元采用8臺高頻開關電源模塊并聯運行，各模塊獨立控制，可靠性好、易于維護；

（3）      人機交互：

1)        8寸防日光觸摸屏顯示

2)        充電詳細參數顯示

（1）      安裝簡單、快捷；

（2）      防護等級IP54，滿足戶外運行要求。

3、應用

（1）      高速公路加油/服務站運營商

（2）      繁華市區

（3）      商用車隊運營商

（4）      電動汽車基礎設施運營商和服務供應商

（5）      電動汽車經銷商

4、技術規格

                                                   一體式直流充電機技術規格

5、使用環境

（1）      運行環境溫度-20℃～50℃，24小時平均溫度≤35℃；

（2）      月平均相對濕度≤90%（25℃），表面無凝露現象；

（3）      海拔≤2000m；

（4）      大氣壓力80kPa～110 kPa；

（5）      安裝地基無劇烈振動和沖擊，垂直傾斜度≤5%；

（6）      使用場所不得有爆炸危險的介質，周圍介質不含有腐蝕金屬和破壞絕緣的有害氣體及導電介質，不允許充滿水蒸氣及較嚴重的霉菌存在；

（7）      充電機可安裝在戶外運行，但設備上方應有遮雨頂棚，以防雨水直接淋到設備；

（8）      用戶有特殊要求時，可與本公司協商解決。
