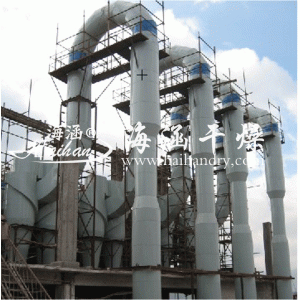

本設備為淀粉干燥而設計的氣流干燥機，適用于各種淀粉含水量為≤40%干燥到成品含水量為10~16%的要求的設備。
一. 操作及調整事項
1.打開蒸氣閥門，達到蒸氣壓力6-8kgf/cm2。
2.開機前用手柄搖動關風器，手感能輕松轉動后，再啟動關風器電機。
3.開動風機，達到正常運轉，約開動5分鐘使各管道預熱。
4.當進風溫度達到預定溫度時，加料電機開動并可旋動調速按鈕，緩慢加料，當進風溫度達到140℃時，即可定額加料量（大約600rpm左右）250kg/h（對濕淀粉含水量40%），調整轉速時，注意不能加料太快，以避免物料填塞。
5.當蒸氣壓力及物料含水量有變動時，亦應相應調整加料速度，主要為滿足成品物料的干燥要求，但蒸氣壓力一般不應小于5.5kgcm2，物料的含水量應符合干燥機的要求。
6.風機的安裝、調試、維護保養等事項請參照風機使用說明。
7.二個旋風分離器下均有出料器，第二級旋風分離器回收有少量物料收集，故采用定期出料。
8.關風器堵塞時，應停機清除關風器內積塵，再行開機。若關風器正常運轉而無出料，可能有濕物料堵塞于旋風分離器出料口，此時應停機清除。
二.電控箱概述
本設備采用三相四線制電源，溫度顯示儀1ZW，2ZW分別測量進汽溫度和混合空氣溫度。為了確保因某一電器發生故障而不影響其他設備的使用，整個系統均實行電器聯鎖，為了防止意外，電路控制部分設有色標明顯的立即停止按鈕。
三.運行前調整
1.接線前應檢查控制柜各元件有否松脫，接線是否牢固、個別零件有否損壞的現象。
2.接通電源，觀察電壓表、指示燈、溫控儀工作是否正常。
3.檢查各熔斷熔絲規格是否與要求相符。
4.所有熱繼電器整定值是否與各電機相符。
5.各電機在未投入運行前，應檢查其絕緣電阻指標是否符合要求，風葉、風罩緊固螺絲是否擰緊，電機轉動
四.操作步驟
1.合上電源總開關ZK。
2.按動風機按鈕1QA，風機電機先按Y起動，通過一段時間延時后，電機按Δ接法正常運行。應檢查電機轉向是否正確，如發現電機反轉，應將電機進線二相對調。
3.按下按鈕2QA，氣鎖電機開始工作，并觀察電機轉向是否正確，如發現轉向不對，可按上述同樣方法調整。
4.按動按鈕2QA，加料電機投入正常運行，電機轉向應與拖動負載轉向相同，滑差電機的使用與維護，請參考JZT控制說明書。
五.維護及保養
1.周圍的環境需保持清潔，防止油污、水份及潮氣進入控制柜內部，發生短路、漏電等事故。
2.對停放時間較長或在必要時，應對個電器元件的絕緣電阻進行必要的測量，如果絕緣電阻下降，應進行干燥處理或調整。控制器的轉速表讀數，根據要求定期較對，保持適當?shù)恼_度。
