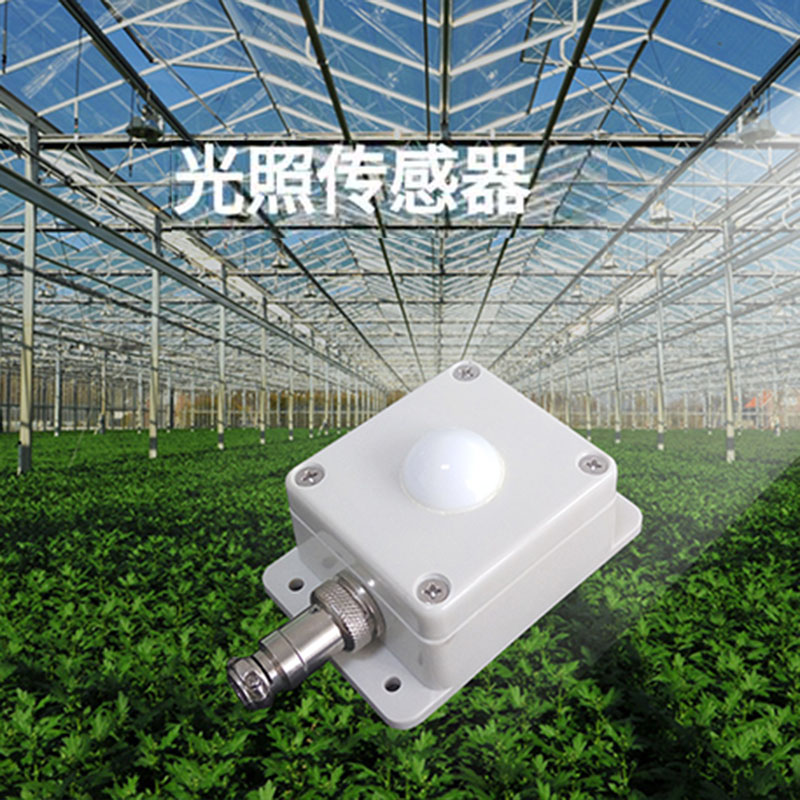

清易電子QY-150A 高精度光照傳感器產品概述

光照傳感器內部采用了目前光照采集方面靈敏度較高的光敏采集器件，該器件擁有靈敏度高，反映迅速等諸多優點。內部還配有濾光片，余弦修正器，配合的模擬電路，以及程序處理，對光照做了準確的曲線矯正。使可以很準確的輸出光照值。

功能特點

◆體型小巧，安裝方便

◆殼體結構設計合理，使用壽命長

◆密封性好

◆測量精度高，穩定性好

◆傳輸距離長，抗外界干擾能力強

適用范圍

可廣泛用環境、溫室、實驗室、養殖、建筑、樓宇、工業廠房等的光線強度測量。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～100%RH

儲存溫度：-40～125°C

儲存濕度：＜80%（無凝結）

清易電子QY-150A 高精度光照傳感器工作原理

不同角度太陽光線透過余弦修正器匯聚到感光區域、匯聚到感光區域的太陽光通過藍色和黃色進口濾光片過濾掉可見光以外的光線；透過濾光片的可見光照射到進口光敏二極管，光敏二極管根據可見光照度大小轉換成電信號，電信號進入單片機系統，單片機系統根據溫度感應電路，將采集到的光電信號進行溫度補償，輸出準確的線性電信號。
