CG-78靜力水準儀結構安全監測產品概述

靜力水準儀是測量兩點間或多點間相對高程變化的儀器。由儲液器、高精度芯體和特別定制電路模塊、保護罩等部件組成。沉降系統由多個同型號傳感器組成，儲液罐之間由通氣管和通液管相連通，基準點置于一個穩定的水平基點，當測點相對于基準點發生升降時，將引起各點壓力的變化。通過測量傳感器壓力的變化，來計算各測點相對水平基點的升降變化。

功能特點

1.采用壓力傳感器測量液體的壓差，通過之前的標定擬合，從而對監測物體的沉降實現直接、直觀的監測。

2.體積小、精度高、量程可選。

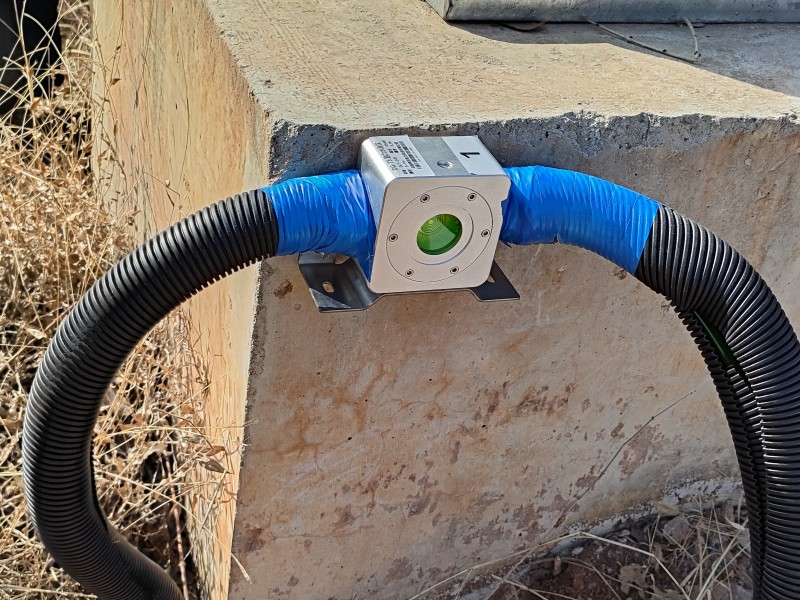

3.可以隨著地面走勢安裝而不需要調平，不需要轉點，全密封結構可以埋設于地下。

4.通過導氣管屏除空氣壓力變化對測量精度的影響。

5.硬件具有RS485接口，可兼容性強，可外接LoRa模塊，實現LoRa自組織網絡，低功耗遠距離傳輸。亦可外接4G模塊，實現遠程通信。

6.具有寬溫度補償（-20~60C），適用于各種惡劣環境；下圖中整個范圍有30多度的變化，本產品利用特別的溫度補償手段，漂移為0.7毫米，溫漂滿量程誤差0.035%，溫漂系數為19.4ppm/℃。

7.測量點無需液面流動，沉降有液面壓差就能實時體現，數據實時性更強。
