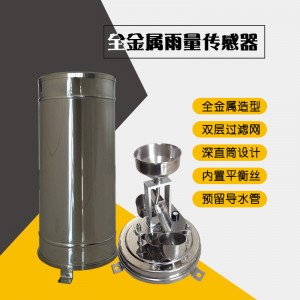

清易水文系列CG-04-A2 全金屬雨量傳感器產品概述

全金屬雨量傳感器是一款全金屬打造的新型雨量傳感器，通過內部翻斗的翻動來感知降雨量，并轉換成可以進行計量的物理量信號。該傳感器的主要部件都是由金屬制作的，具有外殼堅固、強度高、防護性好等特點，此外，設計了雙層過濾網、全封閉結構、預留導水管口等細節，觀測到的雨量數據測量更高，降低出現管道堵塞或線路故障的可能性。

功能特點

◆體積小，重量輕，攜帶、安裝方便；

◆測量精度高，誤差小，穩定性好，抗干擾能力；

◆深直筒的結構設計，可以避免雨水外濺，采集到的雨水能夠及時地從承雨口注入進水口，從而翻斗及時感知雨量的變化；

◆雙層防護網過濾，能夠防止樹葉等雜物阻塞進水口，避免因堵塞而影響降雨流入；

◆翻斗部件支承系統制造，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠；

◆主要由不銹鋼制成，不起銹，堅固結實，且外觀質量佳；

◆承雨口采用不銹鋼皮整體沖拉而成，光潔度高，滯水產生的誤差?。?/span>

◆底盤內部設有水平調節泡，可以輔助底角將設備調整到水平；

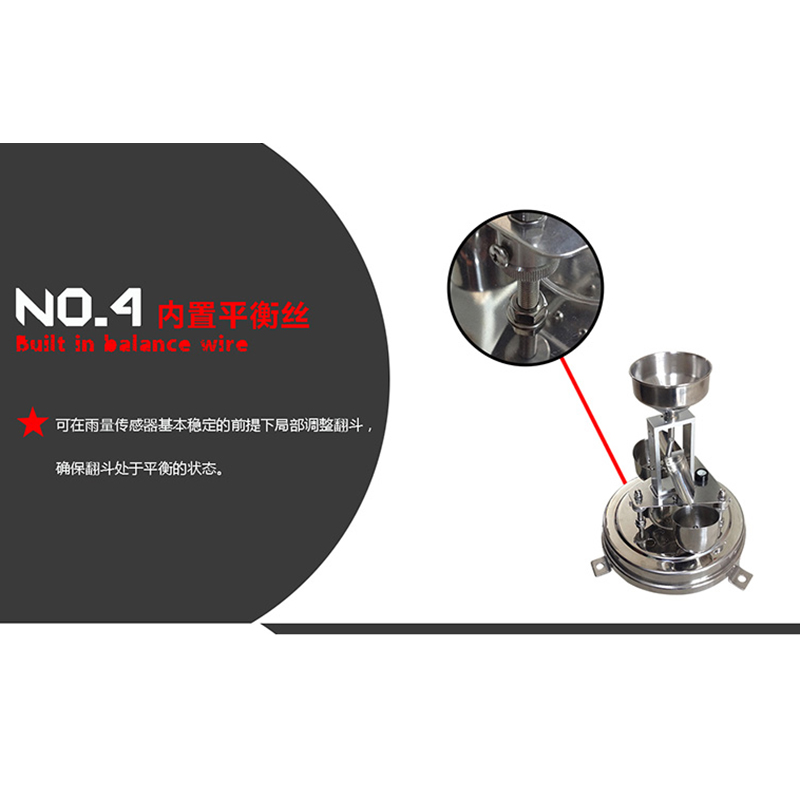

◆內置平衡絲，可在雨量傳感器基本穩定的前提下局部調整翻斗，翻斗處于平衡的狀態；

◆全封閉結構，可以防止小動物進入儀器內部，避免其破壞電路或阻塞進出水口；

◆底座預留導水管口，可外接導水管，將觀測過程中測量的雨水排放到用戶指定的位置。

適用范圍

全金屬雨量傳感器是一種水文、氣象儀器，用來測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。可用于氣象臺（站）、水文站、農林、測報站等部門，配合我公司自主研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等；也可為防洪、供水調度、電站水庫水情管理提供原始數據。

工作、存儲條件

工作溫度：-40～85°C 工作濕度：0～100%RH

儲存溫度：-40～125°C 儲存濕度：＜80%（無凝結）

清易水文系列CG-04-A2 全金屬雨量傳感器工作原理

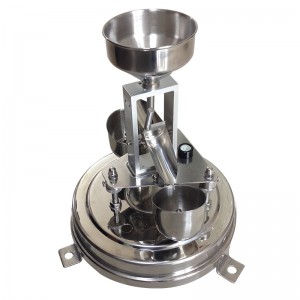

承水口收集的雨水，經過上筒（漏斗），注入計量翻斗——翻斗是用不銹鋼制成的用中間隔板分成兩個等容積的斗室。它是一個機械雙穩態結構，當一個斗室接水時，另一個斗室處于等待狀態。當所接雨水容積達到預定值0.2(或0.5)mm時，由于重力作用使自己翻倒，處于等待狀態，另一個斗室處于接水工作狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有磁鋼，它隨翻斗翻動時從干式舌簧管旁掃描，使干式舌簧管通斷。即翻斗每翻倒一次，干式舌簧管便接通一次送出一個開關信號（脈沖信號）。

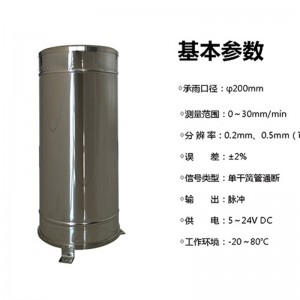

技術參數

供電電壓：5V～24V DC(485型需要，脈沖不需要)

承雨口徑：φ200mm

測量范圍：雨強0～4mm/min

測量精度：±2%

分辨率：0.2mm、0.5mm（可選）

信號輸出：

脈沖型

信號：單干簧管通斷

485型

通訊協議：Modbus-RTU（可定制）

設備功耗：<15mA

防護等級：IP66

尺寸、重量

外型尺寸：ф220mm*560mm

整機重量：3.5（Kg）
