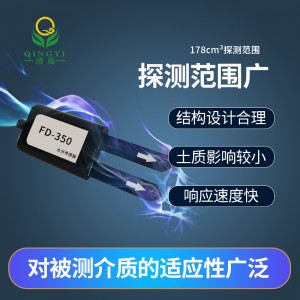

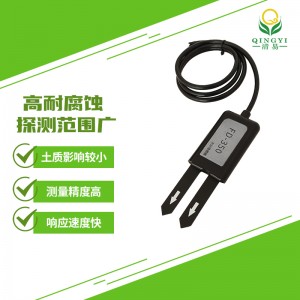

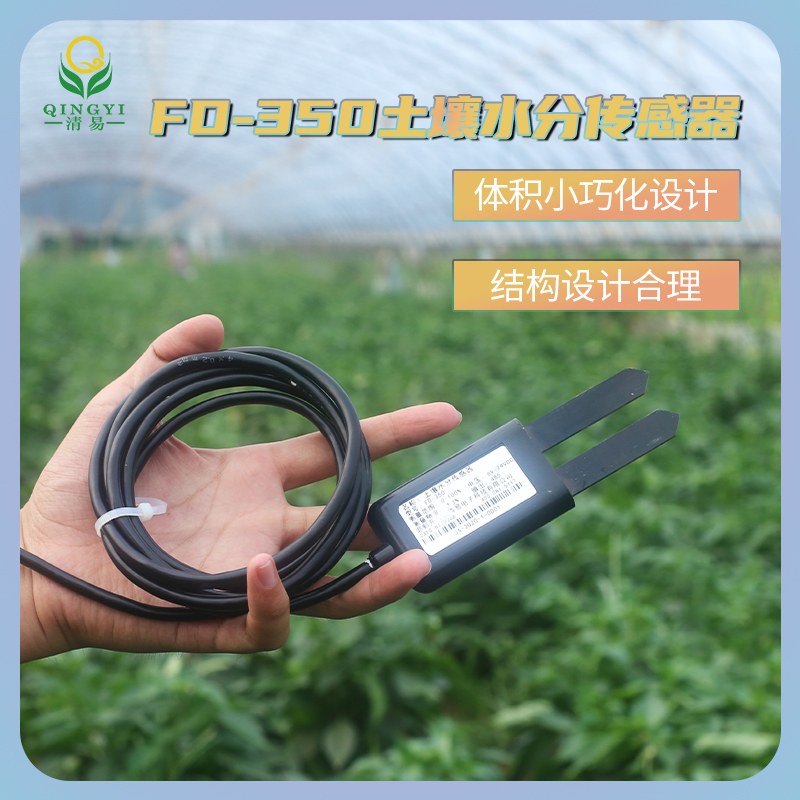

FD-350兩針式耐腐蝕水分含量傳感器產品概述

FD-350水分含量傳感器由電源模塊、變送模塊、漂零及溫度補償模塊、數據處理模塊等組成。采用FDR頻域法，可以實時準確測定各種土壤不同剖面的水分含量。傳感器內置信號采樣及放大、零點漂移及溫度補償功能，用戶接口簡潔、方便。外型小巧輕便，便于攜帶和連接。

功能特點

◆探測范圍廣，以探針為中心，圍繞探針的直徑10cm、高10cm的圓柱體；

◆高耐腐蝕探針，對被測介質的適應性廣泛，使用壽命長

◆結構設計合理，保證使用壽命

◆土質影響較小，應用地區廣泛

◆測量精度高，性能可靠，正常工作

◆響應速度快，數據傳輸效率高

工作、存儲條件

工作溫度：-40～85°C 工作濕度：0～100%RH

儲存溫度：-40～125°C 儲存濕度：＜80%（無凝結）

FD-350兩針式耐腐蝕水分含量傳感器工作原理

FDR頻域法測量，利用電磁脈沖原理、根據電磁波在介質中傳播頻率來測量土壤的介電常數(ε),從而得到土壤容積含水量(θv)。

技術參數

測量參數：土壤容積含水率

測量范圍：干土～ 飽和土（可調量程：0～60%）

測量精度：±3%

響應時間：2秒

測量主頻：350ＭHz

防護等級：IP68

探針長度：57mm

探針寬度：14mm

密封材料：環氧樹脂

測量區域：以探針為中心，圍繞探針的直徑10cm、高10cm的圓柱體

電纜長度：2米 (標配)

信號輸出：

RS485型：

工作電壓：5～24V

工作電流：4~6mA，典型值4mA（RS485型）

輸出信號：MODBUS-RTU協議

電壓型：

工作電壓：5～24V

工作電流：4~6mA，典型值4mA（RS485型）

輸出信號：0～2V DC（可定制0.4～2V   DC ）

電流型：

工作電壓：12～24V

工作電流：4~6mA，典型值4mA（RS485型）

輸出信號：0～20mA,（可定制4～20mA）

適用范圍

廣泛適用于節水農業灌溉、溫室大棚蔬菜、花卉園藝、草地牧場、植物培養、科學試驗，混凝土泥漿等領域的水分含量測量。
