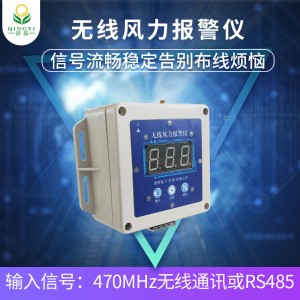

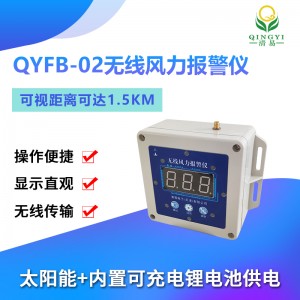

QYFB-02 無線風力報警儀470MHz無線通訊產品概述

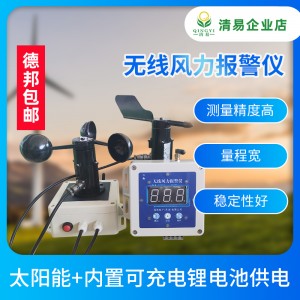

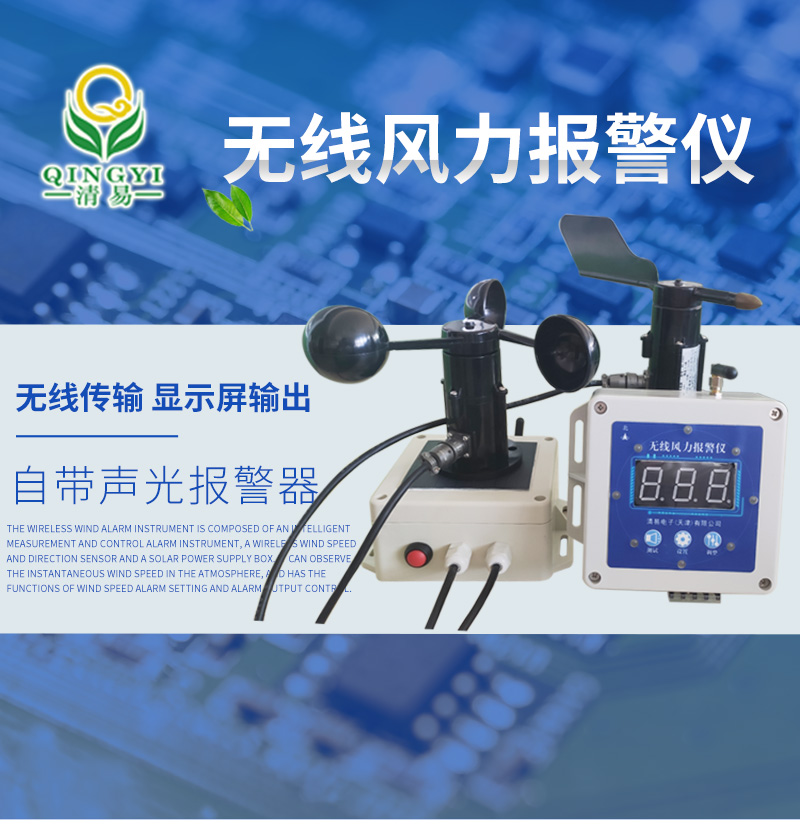

無線風力報警儀是由智能測控報警儀、無線風速風向傳感器和太陽能供電盒組成，可觀測大氣中的瞬時風速，具有風速報警設定和報警輸出控制功能；風力報警儀采用無線信號傳輸、顯示屏輸出，風速顯示采用高亮LED數碼管顯示，觀察距離遠，并適合于光線較暗和夜間使用；該報警儀自帶聲光報警器，風速超限時報警器發出聲光報警，提醒操作人員注意安全，同時產生繼電器開關量輸出。

1、功能特點

◆ 操作便捷，整機只有三個按鍵，就可以實現所有設置以及查看功能，操作非常簡便。

◆ 顯示直觀，面板分兩個區域分別顯示風速和風向數據，風向數據帶有風向標指示。

◆ 無線傳輸，可視距離可達1.5km，信號流暢穩定告別布線煩惱。

◆ 傳感器采用太陽能+內置可充電鋰電池供電，安裝靈活。

◆ 具備風速，風向顯示功能，并能夠根據風速作超限預報警輸出。

◆ 反應靈敏，根據設置的預報警值可迅速進行繼電器輸出報警信息，延遲小于100ms。

◆ 測量精度高，量程寬，穩定性好

◆ 結構設計合理，外觀質量佳

◆ 數據信息線性度好，抗外界干擾能力強

2、適用范圍

可廣泛應用于建筑機械（起重機、履帶吊、門吊、塔吊等）、鐵路、港口、碼頭、電廠、氣象、索道、環境、溫室、養殖等環境的現場風力監測和預警。

3、工作、存儲條件

工作溫度：-40～85°C 工作濕度：0～100%RH

儲存溫度：-40～125°C 儲存濕度：＜80%（無凝結）

QYFB-02 無線風力報警儀470MHz無線通訊技術參數

風速

精度：±1m/s

啟動風力：0.2-0.4 m/s

量程：0~32.4 m/s

風向

量程：16方位

其它參數

供電電壓：傳感器：太陽能（3W）+鋰電池供電（5200mAh）

報警儀：12V DC

輸入信號：470MHz無線通訊或RS485

探頭線長：1.5m（標配）

傳輸距離：可視距離1.5km

預警值門限：≥0.8m/s

報警值門限：≥1.3m/s

設備功耗：50mA

防護等級：傳感器：IP66

報警儀：IP67

供電盒：IP67

尺寸、重量

外觀尺寸：

風速傳感器：長194mm*寬65mm*高123mm

風向傳感器：長264mm*寬65mm*高153mm

報警儀：長149mm*寬120mm*高63mm

供電盒：長149mm*寬120mm*高63mm

整機重量：

風速傳感器：98g

風向傳感器：104g

報警儀：355g

供電盒：398g

⊙顯示定義

風速顯示：風力報警儀使用高亮紅色3位數碼管顯示，風速顯示準確到0.1，值10秒鐘更新一次；

數碼管顯示傳感器風速值00.0 m/s 顯示范圍：0.1-32.4

風向顯示：環形LED燈

⊙按鍵：測試鍵、設置鍵、調整鍵

測試鍵：在接收實時數據，傳感器掉線，預警報警等狀態下，長按可以模仿報警時的狀態，松開按鍵則恢復到初始狀態，可以用來熟悉報警狀態。

在設置預警值門限和報警值門限時，測試鍵用于循環移位，移位順序是先高位再中位再低位。

設置鍵：在平時狀態下，按一下進入設置風速預警門限，進入后高位間斷閃爍，LED燈亮一個，顯示的當前風速預警門限，可按測試鍵調節位移，按調整鍵增加數值，設置完成后15秒內不按設置鍵確認，則退出設置界面保留上一次的設定值。再按一次設置鍵進入設置報警門限值，進入后高位間斷閃爍，LED燈亮三個，調整方式同調整預警值門限相同。再按一次設置鍵則進入實時接收數據狀態，即平時狀態，數碼管顯示實時風速值狀態以及LED燈表示風向。

調整鍵：在設置預警和報警數值門限時每按一次會讓數值加1。

⊙數據接收與顯示

當有無線信號情況下報警儀被動接收無線信號數據并解析，數碼管實時顯示數據，不進行485采集數據。風速顯示為保留一位小數，例如12.6。

報警儀上有一圈指示燈，由8個LED雙色燈組成，使用綠燈來表示16個方向。若有風向傳感器，則通過綠色LED燈顯示。每個綠燈燈可以表示一個方向，這樣可以表示8個方向；兩個臨近的綠燈同時亮起，表示風向在這兩個方位之間，以此來表示風向的16方位。
