斯派莎克FT43-10大排量杠桿浮球式疏水閥

手機掃描查看

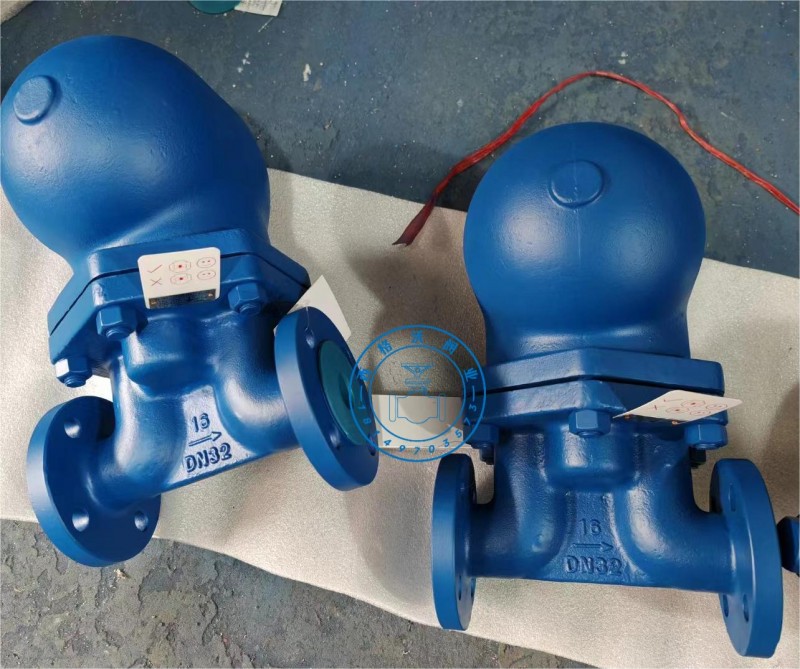

斯派莎克FT43鑄鐵浮球式蒸汽疏水閥，不銹鋼內部件，內置自動排空氣閥裝置，水平安裝，法蘭連接，也可提供垂直安裝的FT43V，可在線維修，不用拆卸管道。另有手動調節針閥可供選擇，用于破蒸汽汽鎖，型號為FT43-C。根據需要可在閥蓋上鉆3/8”BSP或NPT螺紋孔，用于安裝排放閥。

選項：除帶排氣閥外，該型號的疏水閥還帶有破蒸汽汽鎖裝置（SLR），以防止系統中出現汽鎖。型號名稱后帶字母C。如有需要可在閥蓋上（下）鉆3/8”BSP或NPT螺紋孔，用于安裝平衡管（排污閥）
液囊：FT43使用BP99/32液囊，可應用于過熱蒸汽，過熱度為150℃@ 0 bar g，50℃@ 32 bar g。
標準：產品符合歐洲壓力設備指令97/23/EC。

口徑和管道連接：
DN25， DN40和DN50
注：水平連接時，面對閥體， DN25的流向從左至右，DN40和DN50的流向從右至左，垂直連接時，流向僅為從上到下。
標準法蘭EN 1092 PN16，法蘭端面尺寸符合EN 26554（系列1）
根據需要可提供法蘭JIS/KS 10和ANSI B 16.5 class 125法蘭。ANSI/JIS/KS法蘭帶螺紋孔，便于安裝法蘭螺栓。ANSI法蘭的螺栓孔為UNC螺紋，JIS/KS法蘭的螺栓孔為公制螺紋。

限制條件：
閥體設計條件 PN16
PMA 最大允許壓力 16 bar g@120℃
TMA 最大允許溫度 220℃@12.1bar g
最低允許溫度 0℃
RMO 飽和蒸汽下最大工作壓力
注：DN40和DN50閥的PMO等于△PMX
13 bar g@195℃
TMO 最大工作溫度 220℃@12.1bar g
最低工作溫度0℃
PMX      FT43-4.5 4.5bar
PMX      FT43-10 10bar
PMX      FT43- 14 14bar
設計最大冷態水壓試驗壓力
注：內部組件安裝后，測試壓力不能超過△PMX
24 bar g
材質：
序號 部件 材質
1 閥體 鑄鐵 DIN 1691 GG 25
2 閥蓋螺栓        DN25 鋼 BS 3692 Gr.8.8
3 閥蓋墊片 加強型片狀石墨
4 閥蓋 鑄鐵 DIN 1691 GG 25
5 閥座 不銹鋼 BS 970 431 S29
6 閥座墊片 不銹鋼 BS 1449 304 S11
7 主閥裝配螺絲 不銹鋼 BS 6105 CI A2-70
8 浮球桿機構 不銹鋼 BS 1449 304 S16
9 排空氣閥組件 不銹鋼
10 樞軸支架 不銹鋼 BS 1449 304 S16
11 樞軸銷 不銹鋼
12 SLR裝置 不銹鋼 BS 970 303 S21
13 SLR墊片 不銹鋼 BS 1449 CS4
14 SLR密封 石墨
15 防沖蝕擋板 不銹鋼 BS 970 431 S29
16 浮球連桿機構 不銹鋼 BS 1449 304 S11
訂購說明：
例：1-斯派莎克DN25，FT43-4.5（R-L）浮球式蒸汽疏水閥，EN 1092 PN16 法蘭連接，鑄鐵閥體，帶排空氣閥裝置。
