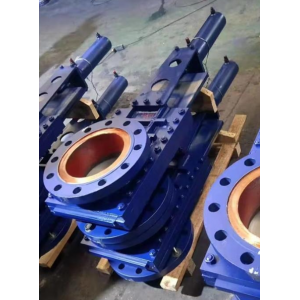

雙碟拉板閥ZQH-100/ZQH-80/ZQH-200

手機掃描查看

雙碟拉板閥ZQH-100/雙碟拉板閥ZQH-125/雙碟拉板閥ZQH-80/雙碟拉板閥ZQH-200閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為5°，介質溫度不高時為2°52&＃39;。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來***密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以***密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥，亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門***的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1:1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置即行程來確定。有的閘閥，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥，或叫暗桿閘閥。
運動方式:閘閥的閘板隨閥桿一起作直線運動的，亦叫明桿閘閥。通常在升降桿上 有梯形螺紋，通過閥門***的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1:1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置(即行程〉來確定。有的閘閥閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

變壓器專用蝶閥BDB-150/25板式蝶閥 /變壓器專用蝶閥BDB-150/40板式蝶閥/變壓器專用蝶閥BDB-150/50板式蝶閥/變壓器專用蝶閥BDB-150/80板式蝶閥/變壓器專用蝶閥BDB-250/100板式蝶閥/變壓器專用蝶閥BDB-250/125板式蝶閥/變壓器專用蝶閥BDB-250/150板式蝶閥/變壓器專用蝶閥BDB-250/200板式蝶閥/變壓器專用蝶閥BDB-250/250板式蝶閥/變壓器專用蝶閥BDB-250/300板式蝶閥/變壓器專用蝶閥BDZ-150/40真空蝶閥/變壓器專用蝶閥BDZ-150/50真空蝶閥/變壓器專用蝶閥BDZ-150/80真空蝶閥

BDB-150變壓器蝶閥的性能參數
 變壓器蝶閥是根據電力系統的需求而研制開發的***板式蝶閥，鑄鐵板式蝶閥的換代產品。閥體材料為Q235鋼板制作，***了過去用鑄鐵制造所造成的滲漏現象。閥體和閥面配合面經過精密加工，滲漏量極少。閥體與閥片配合面為硬接觸，無橡膠件。因此不會出現任何老化現象，具有*的可靠性。兩面裝有斷面為“工”字型密封圈，***。配有異形螺栓。BDJ-80/150-IV蝶閥帶一段連管，它比傳統的蝶閥減少一泄露面，并節約一個法蘭，經濟實用。
變壓器蝶閥的特點：
工作溫度：-40oC——+105oC
環境溫度：-30oC——+40oC
密封性：  0.5MPa壓力下無滲漏
使用壽命長：蝶閥連續開啟和關閉1000次后，仍能滿足性能要求。
變壓器蝶閥參數：
閥體材質有: Q235、鑄鋼、不銹鋼304、316。
工作壓力：150-250KMPa。
工作溫度：-26°C-350°C。
閥門口徑：DN25-DN300。
連接方式: 法蘭。
驅動方式: 手動、蝸輪。
適用介質: 油品。
應用領域：電力設備。
