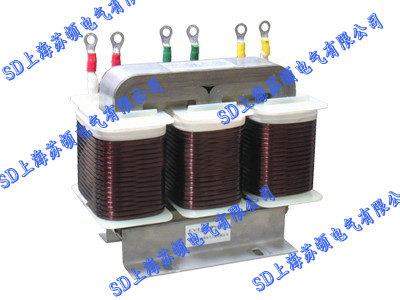

一、產品概述：APF專用電抗器適用于有源濾波器裝置，濾除諧波及高次諧波同時還可以限制電力系統合閘涌流。

二、產品特點：

1.該電抗器分為三相和單相兩種，均為干式鐵芯

2.鐵芯采用低損耗0.23優質硅鋼片，芯柱氣隙分布均勻，氣隙 采用環氧層壓玻璃布板做間隙，以保證電抗器氣隙在運行過程 中不發生變化。

3.電抗器裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經過預烘-真空浸漆-熱烘

固化這一流程，使電抗器線圈及鐵芯牢固成為一體，大大減少了運行時所產生的溫升及噪音，有效提

高了電抗器品質因數及濾除諧波的效果。

三、產品簡介和參數
額定工作電壓：380V、690V、1140V

額定工作電流：30A至500A/40℃

抗電強度：鐵芯-繞組3000VAC/50Hz/5mA/60s無飛弧擊穿（工廠測試）

絕緣電阻：1000VDC絕緣阻值≥100MΩ

電抗器噪音：<65dB（與電抗器水平距離點1米測試）

防護等級：IP00

耐壓測試：3000VDC60秒

基波頻率：0-50Hz

開關頻率：10KHz、20KHz

絕緣耐熱等級：H級

電抗器能在工頻加諧波電流不大于1.5倍額定電流下長期運行。

產品執行標準：GB1094.6電抗器

JB9644-1999半導體電氣傳動用電抗器

四、使用環境
環境：室內安裝，建議安裝海拔高度不超過2000m（更高海拔需降容使用）
環境溫度：-20℃～40℃。

相對濕度不得超過90%。
周?chē)鸁o(wú)有害氣體，無易燃易爆物品。

周?chē)h(huán)境應有良好的通風條件，柜內應加裝通風設備。
