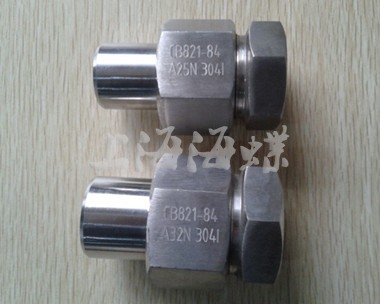

低壓管子螺紋接頭CB*821-84型的詳細介紹
低壓管子螺紋接頭CB*821-84本標準產品適用于公稱壓力不大于1．57Mpa的油類、淡水、空氣、海水、蒸餾水等介質的船舶管路 。
低壓管子螺紋接頭CB*821-84本標準產品適用于公稱壓力為≤1.57Mpa的油類、淡水、空氣、海水、蒸餾水等介質的船舶管路。(一)A型中間平肩螺紋接頭(二)B型旋入平肩螺紋接頭(三)C型支管平肩螺紋接頭(四)D型外套平肩螺紋接頭(五)E型異徑外套平肩螺紋接頭（六）F型圓柱平肩螺紋接頭材質：碳鋼、青銅、不銹鋼、不銹鋼316、316L,公稱通徑DN3-DN32A型接頭的基本尺寸：mm
A型螺紋接頭基本尺寸
|
公稱通徑
DN
|
鋼管外徑
|
螺紋
|
外形尺寸
|
扳手開口尺寸
|
重量kg
|
||||
|
dw
|
D
|
L≈
|
D1≈
|
s
|
S1
|
G
|
N
|
Q
|
|
|
3
|
6
|
M16*1．5
|
55
|
21.9
|
19
|
17
|
0.07
|
0.07
|
0.06
|
|
6
|
10
|
M18*1．5
|
55
|
25.4
|
22
|
19
|
0.09
|
0.09
|
0.08
|
|
8
|
12
|
M20*1．5
|
61
|
27.7
|
24
|
22
|
0.12
|
0.12
|
0.12
|
|
10
|
14
|
M22*1．5
|
61
|
31.2
|
27
|
24
|
0.14
|
0.14
|
0.14
|
|
15
|
22
|
M30*2
|
77
|
41.6
|
36
|
32
|
0.33
|
0.33
|
0.32
|
|
20
|
25
|
M36*2
|
77
|
48.5
|
42
|
38
|
0.41
|
0.41
|
0.40
|
|
25
|
32
|
M42*2
|
83
|
57.7
|
50
|
45
|
0.57
|
0.57
|
0.55
|
|
32
|
38
|
M48*2
|
83
|
63.5
|
55
|
50
|
0.63
|
0.64
|
0.62
|
