                                                                                                          賽文節能通斷時間面積法熱計量節能系統



通斷時間面積法熱計量節能系統是一種以樓棟熱量按用戶用熱面積和供熱時間分?jǐn)偀崃康墓嵊?jì)量方式，通斷時間面積法也是國家規定的四大計量方法之一。下面就以寧夏賽文節能股份有限公司自主研創的“通斷時間面積法熱計量節能系統”為例做簡單分析，對上述熱計量方式及系統原理做一了解。

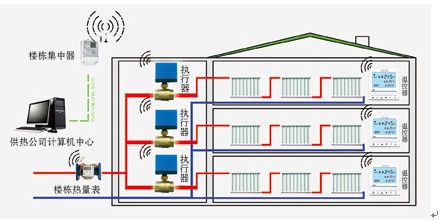

系統介紹：所謂通斷時間面積法熱計量節能系統，就是計量整棟建筑物的采暖耗熱量，建筑物內各用戶根據自身作息時間以及采暖需要調節控制室溫，通過采暖控制器的閥門通斷控制室溫平衡，最終根據用戶的用熱面積以及通斷時間來分?jǐn)偟挠?jì)算方式。其整體系統圖如下：

該系統集成了計算機技術、通訊技術、信息技術、網絡技術、數據庫管理技術、自動控制技術、供熱水力平衡技術、節能技術等技術于一體，為供熱系統運行管理節能和分戶熱計量提供了系統解決方案。 主要適用于共用立管為雙管制的分戶獨立供暖系統的室內供暖，包括新建集中供熱住宅的分戶熱計量，以及既有建筑供熱住宅的熱計量節能改造。散熱器采暖系統和地板采暖系統均可適用。

此外，該系統方案還同時集成熱網能源管理系統方案，包括換熱站及熱源節能改造方案、供熱管網水力平衡改造方案、熱網監控調度方案等，最大程度實現供熱節能目標。



工作原理：在建筑物熱力入口安裝熱量表，計量采暖期內整座建筑物的耗熱量；在室內合適位置安裝節能溫控器，供暖時，溫控器采集室內溫度并與當下設定溫度值比較，等室溫低于設定溫度時，溫控器控制電動執行器打開安裝在各戶供暖進出水總管上的閥門，熱水則開始在室內循環;當室溫高于設定溫度時，溫控器控制電動執行器關閉安裝在各戶供暖進出水總管上的閥門，熱水則停止在該室內循環。電動執行器還具有計時功能，可以記錄供暖閥門通斷的時間，在根據住戶采暖面積對整棟樓的供暖總熱量和熱費進行分?jǐn)偂?/p>



熱量分?jǐn)偣剑?/p>

        式中：

     Qi ——第i個熱用戶分?jǐn)傊芷趦?nèi)或供暖總時間內分?jǐn)偟臒崃?，kW·h 。

    εi——第i個熱用戶閥門周期開啟時間比或閥門累計開啟時間比 。

——分?jǐn)傊芷诨蚬┡倳r(shí)間，h 。

——第i個熱用戶在分?jǐn)傊芷趦?nèi)或供暖總時間內閥門累計開啟時間，h 。

Si——第i個熱用戶的建筑面積，m2 。

Q ——分?jǐn)傊芷趦?nèi)或供暖總時間內樓棟熱量表計量的熱量值，kW·h 。

n ——參與熱量分?jǐn)偟臒嵊脩魯?shù)量 。

        Q代表整棟樓的總熱量

熱費分?jǐn)偣剑簾豳M(fèi)=Qj×熱價

用戶熱費=基本熱費（固定熱費）+計量熱費（可變熱費）

功能特點：

a. 遠程監控，及時掌握每戶供暖情況，解決供熱糾紛

b. 計量、控制一體化設計，節約成本

c. 斷電后閥門自動開啟，保證正常供熱、計費

d. 遠端控制，及時掌握每戶供暖情況

e. 防盜熱遠程報警

f. 防凍保護功能，有效保護管道

g. 安裝施工便利，維護簡單

h. 階梯式自清理防銹保護功能

i. 大通徑脈沖式柔性關閥，保障水力平衡

j. 根據作息時間靈活設置，避免無人時用能浪費

榮譽資質：賽文通斷時間面積法熱計量節能系統已獲得寧夏回族自治區建設科技成果推廣項目認證證書、實用新型專利等多項榮譽，并取得內蒙古自治區新型建筑材料登記證，成功進入內蒙建設市場。

方案技術特點：

a. 集計量、智能溫控、計費、監測、節能于一體；

b. 樓棟計量、按戶分?jǐn)?，公平合理?nbsp;

c. 集成水力平衡及供熱節能技術，供熱系統有效節能；

d. 全無線設計，實施遠程監測，便捷施工、管理；

e. 系統管理平臺優化設計，強大的數據處理技術提高供熱管理水平；

f. 系統開放式接口，可與其他智能化系統共享數據、協調工作、聯動控制；

g. 設計、施工、運行、維護、升級、操作簡單方便，投資小，性價比高；

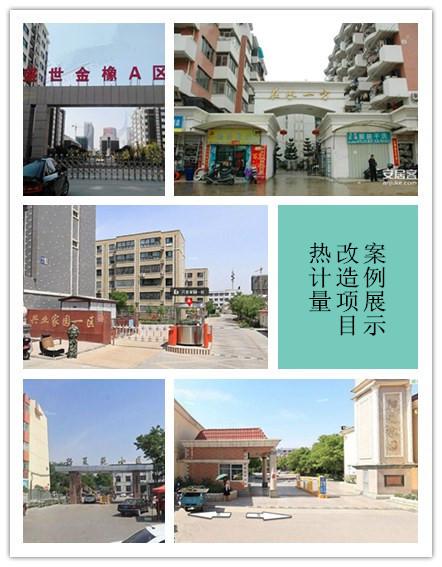

工程項目：在寧夏等地的熱計量改造項目中，寧夏銀川市大禹盛世金橡花園、興業家園、滿春家園、長慶燕鴿湖、長慶油田長慶小區、在水一方、銀川市物業管理辦公室以及寧夏中衛陽光花園等都都運用了賽文節能通斷時間面積法熱計量節能系統，總應用供熱面積74.6632萬平方米，總戶數達7868戶，共計安裝樓棟熱量表182塊，目前新疆等地的相應項目正在實施中。

寧夏賽文節能股份有限公司是西北唯一一家在全國中小企業股份轉讓系統（“新三板”）上市的節能企業，國家高新技術企業，國家發改委及財政部首批備案的節能服務公司，國家工信部首批全國工業領域電力需求側管理服務機構，公司集節能和環保技術研發、節能和環保產品研發制造和銷售安裝、節能技術咨詢、節能項目（含工程）實施為一體，賽文節能在寧夏和北京兩地共設有4個子公司且在銀川設有生產加工基地，在北京、寧夏兩地分別設有研發中心，在新疆設立分公司，其產品應用廣泛，口碑甚佳。
