雙系統銅管套管換熱器 制冷換熱套管換熱器

手機掃描查看

世紀龍品牌高效套管換熱器，內為高效螺紋銅管，外管采用鋼管，銅管內走水,銅管與鋼管之間走氟里昂(冷媒/雪種)，大大提高了熱效率。適用于風冷冷熱水機組、中小型工業冷水(熱泵)機、水環熱泵作為換熱器，以及冷柜機中作為冷凝器等！

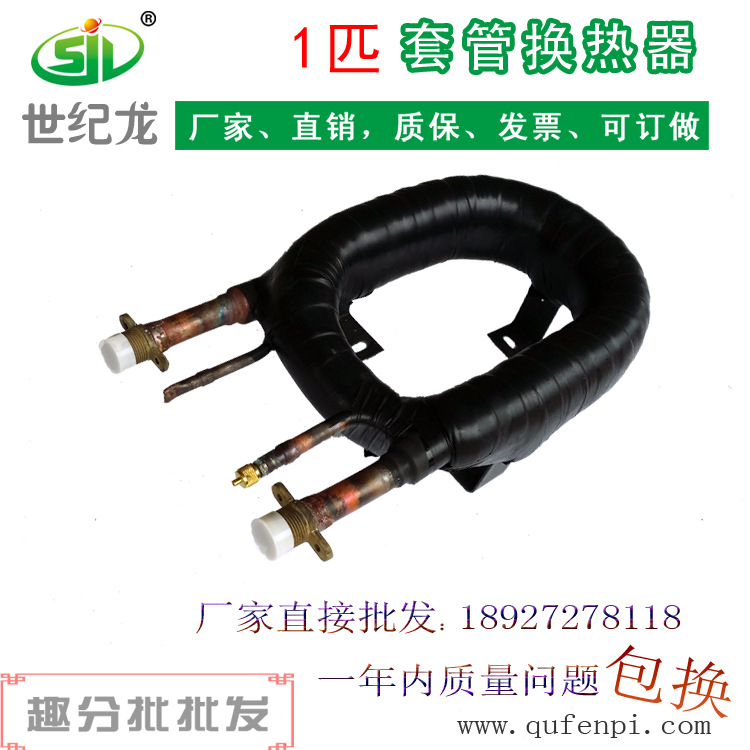

1P/匹套管換熱器/螺紋蛇管換熱器，高效同軸換熱器，廠家批發，批量訂做，質量保證，價格實惠，一年內質量問題免費換新！

趣分批承諾：

一、每個產品都經過嚴格的檢測，并且都加了氮氣保壓，防止有泄漏的現象；

二、每個產品都做了防銹處理，都加了15MM的保溫棉包裝，確保達到最佳的換熱效果；

三、每個產品發貨都經過木架（紙箱）的打包，確保貨品絲毫無損的狀態送到買家的手中！

世紀龍?zhí)坠軗Q熱器介紹：

用 途：佛山市世紀龍節能科技有限公司的空氣能熱水器專用套管式換熱器系列適用于風冷冷熱水機組、中小型工業冷水(熱泵)機、水環熱泵等設備。(由于該產品結構特點，其性能表現在系統中以用作蒸發器為佳)

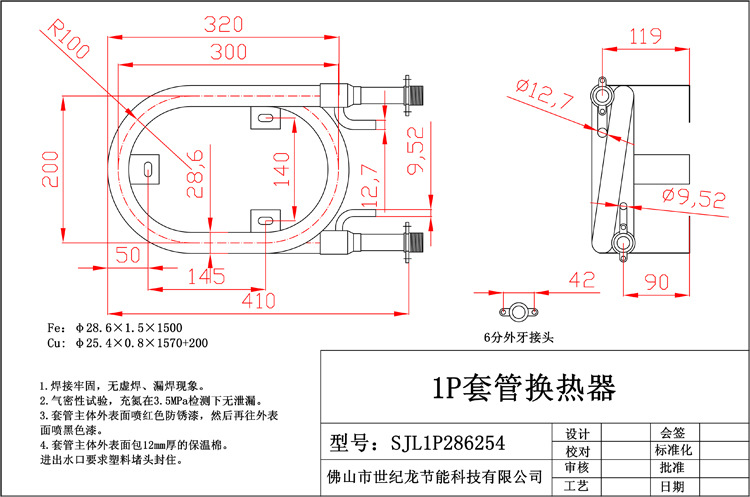

構 造：該系列產品用輸送流體用無縫鋼管作外管，與套穿其內銅管管束一起彎制成層疊螺旋形狀的套管主體，并以鋼制的固定支架與套管式主體焊接鞏固成型，套管兩端各自導出制冷劑和冷卻水連接套路

工 況：制冷劑均勻分布于管束中的每根分子管管內受強制壓力下高速流動時，通過各分子管的低肋內螺紋管壁與在眾管壁外同樣受強制壓力下流動并具有溫差的冷卻水進行對流換熱

特 點：
1、選材
a、換熱器的管束用管選用優質低肋內螺紋銅管，與光管相比，不但增大換熱面積，而且管內微細內肋的平行螺旋分布結構，有助于制冷劑在處于液態時產生紊流運動，獲得高效傳熱
b、換熱器的外管選用輸送流體用無縫鋼管，因其管內壁表面毛細孔更纖細而令冷卻水流速更暢順，管內壁經過鍍鋅處理后，提高了對冷卻水的耐腐蝕和防積垢能力；流體鋼管所具有的物理性能更是 該產品輕松抵御頻密高壓沖擊及防爆抗震的安全保證

2、構造工藝
a、換熱器的管束兩端分別連接分液器和集散腔管，有效地促使制冷劑均量進出，實現快速分流和集結，充分利用各管的換熱效能
b、以鋼管內穿管束彎制成層疊螺旋形狀的結構，經多方位解剖發現，管束于套管主體旋轉處難以保持叉排分布，而是呈各分子管向管束中心擠靠或少許角度的麻花狀分布，但由于制冷劑高壓 流速對換熱的影響遠大于管排變化對換熱的影響，因此可忽略此變化。源于此結構特性，令冷卻 水在離心力的作用下受套管主體螺旋狀和管束略呈扭帶狀居流道其間延伸的雙重影響，產生靠 壁側環流和復雜沖刷邊界層的綜合傳熱

性能：
1、由于組成管束的各分子管管內具有低肋內螺紋的結構，利于制冷劑在各管內高效沸騰換熱；或 減低冷凝液膜的生成厚度，增強對流換熱強度
2、鋼管結構的外套體為該產品提供足夠的剛性，具較佳的抗疲勞能力，耐腐蝕，經久耐用
3、適用范圍廣，組合靈活，安裝簡便

使用及安裝要點：
1、產品出廠前經嚴格密封性檢驗，并于氟路封存2.5Mpa氮氣，組機時請切開制冷劑連接管進行放氮氣檢漏
2、確保套管主體結構的完整性，各路管道連接制作時做好保護措施，避免損害原始焊路的焊接質量
3、請將套管的支架與設備機體保待良好緊固，做好連接管道的固定和必要的保溫措施
4、為充分提高該產品的換熱性能及整機的高效安全運行，請選擇優質性能的周邊配置
5、提供良好品質的冷卻水和制冷劑以保證系統有效循環，設備長期處于非運行狀態時，請排空換熱器內的積水
6、該產品用作蒸發器時，可考慮將系統設成順流布置，以提高換熱溫差

  注：我們還可以根據客戶要求來進行訂做生產，訂造需提供圖紙

 價格會因為材料的多少而上下浮動，請以我們實際報價為準
