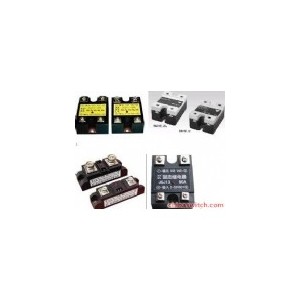

固態GJ13D JGZ02 JGZ01 TGJ31 深圳

手機掃描查看

一、產品說明

1、輸入與輸出回路之間光隔離。

2、控制信號與TTL邏輯接口。

3、單向可控硅反并聯輸出，零電壓開啟，零電流關斷。

4、環氧樹脂封裝一體，抗震防腐，工作可靠。

5、產品主要用于電網高頻干擾強的地區，或設備自身產生的高頻輻射干擾的電器設備。如工業電爐、電熱烘箱、橡塑機械設備及電力無功補償、電源開關等要求較高的設備。

二、技術參數

1、控制電壓：3～32 VDC

2、控制電流：≤25 mA

3、啟動電流：≥ 6 mA

4、關閉電壓：≤1.5 VDC

5、通斷時間：≤15 mS

6、負載電壓：24～440VAC

7、最大負載電流：10A、90A、100A

8、通態壓降：≤1.5V、1.7V、1.7V

9、斷態電壓：≥ 800V

10、斷態電壓上升率：≥500V/μS

11、隔離電壓：≥ 2500 V

12、絕緣電壓：≥ 2500 V

13、絕緣電阻：≥ 100 MΩ

14、工作溫度：－20 ～ 75 ℃

15、電源頻率：50/60 HZ

16、散熱條件：10A配散熱器,≥90A再加風扇強冷

17、負載電流安全系數：阻性負載取50-60%

18、外形尺寸(代號)：58×45×22 mm3
