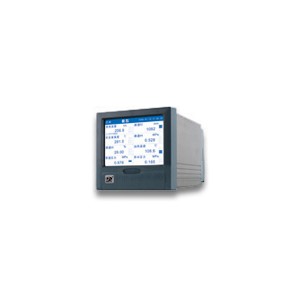

點擊下圖片即可查看大圖
一、概述
XME-2000無紙記錄儀與各類傳感器、變送器配合，可實現對溫度、壓力、液位、成
分等過程量的測量、變換、顯示、記錄、轉儲、通訊和控制。
1、采用分辨率為128×64的圖形點陣液晶，全中文界面，操作方便。
2、顯示內容豐富全面，包括測量值、工程量單位、報警信息、實時鐘、實時曲線、歷史曲線、記錄狀態。
3、最多4通道測量輸入，適用于電壓、電流、熱電阻、熱電偶、mV、遠傳壓力表等類型的信號。
4、4點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。具備延時報警功能，可記憶最近6次報警的通道、時間、報警方式。
5、全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間完全的數據傳送和控制。
6、獨有控制權轉移功能使計算機可以直接控制儀表的報警輸出、變送輸出。
7、4M內存用于測量值記錄，可記錄26萬次數據。數據可通過歷史曲線追憶，可通過通訊讀取。
8、具備USB接口，可隨時將記錄的歷史數據轉存到U盤上。
9、良好的軟件平臺，具備二次開發能力，能夠滿足特殊的功能需求。
10、通過ISO9001:2000質量管理體系認證。
11、產品獲得權威機構電磁兼容(EMC)檢驗證書。
二、技術規格
|
顯示 |
1、顯示范圍：-9999～9999，小數點位置可設定 2、顯示分辨力：1/20000 3、輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、遠傳壓力表7種，其中 電 壓：1～5V DC，0～5V DC 可通過設定選擇 電 流：4～20mA，0～10mA，0～20mA可通過設定選擇 熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通過設定選擇 熱電偶：K，S，R，B，N，E，J，T可通過設定選擇 其它輸入信號或分度號需在訂貨時注明 4、基本誤差：小于±0.2%F.S 5、測量分辨力：1/60000，16位A/D轉換器 6、測量控制周期：每通道0.2秒 |
|
記錄 |
1、記錄容量：4M bit 2、記錄間隔：1秒～59分59秒任意設定，可選擇循環和非循環記錄 3、記錄時間：記錄時間的長短和記錄間隔、輸入通道數有關，計算公式如下： 記錄天數 = 72 × 記錄間隔（秒）/ 通道數 由此可以算出記錄最短時間為18小時，最長時間為29年 |
|
報警輸出 |
1、10種報警方式，通過設定選擇。具備延時報警功能 2、繼電器輸出：觸點容量220V AC，3A 3、OC門輸出（訂貨時注明）：電壓小于30V，電流小于50mA |
|
變送輸出 |
1、光電隔離 2、4～20mA，0～10mA，0～20mA直流電流輸出，通過設定選擇。負載能力大于600Ω 3、1～5V，0～5V，0～10V直流電壓輸出，需訂貨時注明 4、輸出分辨力：1/4000，誤差小于±0.2% F.S（訂貨時注明） |
|
通訊接口 |
1、光電隔離 2、RS232、RS485標準，在訂貨時注明 3、儀表地址0～99可設定 4、通信速率2400、4800、9600、19200通過設定選擇 |
|
配電輸出 |
1、最多可配置兩組外供電源 2、普通電源：用于給變送器供電，輸出值與標稱值的誤差小于±5%，負載能力大于50mA 3、精密電源：用于給壓力傳感器等供電，輸出值與標稱值的誤差小于0.2%，負載能力大于40mA |
|
電源 |
1、220V供電的儀表：85V～265V，功耗小于10VA 2、24V DC，12V DC，5V DC或其它規格 |
|
USB接口 |
兼容USB1.1協議的U盤 |
|
其他性能指標 |
1、工作環境：0℃～50℃，濕度低于90%R.H 2、電磁兼容：IEC61000-4-2（靜電放電），III級；IEC61000-4-4（電快速瞬變脈沖群），IV級；IEC61000-4-5（浪涌），III級；IEC61000-4-8（工頻磁場），V級；IEC61000-4-9（脈沖磁場），IV級；IEC61000-4-12（振蕩波），III級 |
