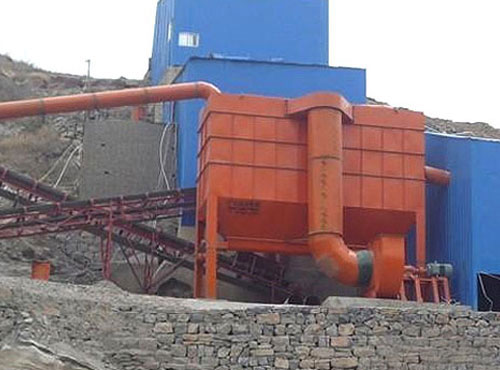

礦山除塵器,礦山破碎機布袋除塵器圖紙，破碎機除塵器利用反吹風機產生的高頻脈沖氣流，在除塵器連續運轉的情況下，通過回轉旋臂，挨個吹入濾袋，使袋壁按1000～1500赫芝的頻率進行微振，達到清除濾袋表面的積灰。破碎機除塵設備用于處理礦山破碎露天采礦或地下采礦的穿孔、鑿巖、爆破、裝運、破碎等工序均有粉塵散發，嚴重污染工作環境和大氣環境。破碎機除塵器是根據用戶的礦山機械和現場情況來進行設計的，客戶可電話敘述或畫草圖供我們參考，我們保證設計的產品能高效的進行除塵工作！

新型礦山破碎機除塵器是旋風+袋除塵器組合體能有效地捕集微細粉塵，具有二級收塵的效果,可完全滿足環保要求。選用該礦山破碎專用除塵器來治理礦山粉塵污染是最理想的，既實現了礦山破碎生產線的零排放標準，也改善了工人的操作環境。　　 礦山除塵器工藝：密閉罩+調風閥+管道+布袋除塵器+風機等組成整個除塵系統。 礦山破碎機除塵器技術優勢如下： 1、該除塵器結構緊湊、阻力小、操作簡單、維護方便、運行費用低等多種優勢，當粉塵進入除塵器后，由于設備殼體為圓形，切向進入后沿殼體不斷旋轉，特有的離心力會將大顆粒的粉塵帶入灰斗內，而小部分的粉塵會在負壓的作用下，上升吸附在濾袋表面，當到達預設清灰時間后，高壓反吹風機會自動打開（根據現場工況而定），引進除塵設備上箱凈氣室內的純凈空氣進行清灰。 2，殼體按旋風除塵器蝸殼型進口設計，能起局部旋風作用，減輕濾袋負荷。圓筒拱頂的體形，受力均勻、抗爆性能好。 3、用除塵器的阻力作為信號，可自動控制回轉反吹清灰，視入口濃度高低，自動調整清灰周期。 4、設備上蓋分為多塊，可隨意打開，換袋、維護十分方便。 5、設備經幾次設計后，入口濃度不用限定在15克/m3。縱然150克/m3也不用增加旋風除塵器。本設備具有旋風除塵器的功能，但是不存在旋風除塵器的阻力。固然本設備增加成本費用，售價不會提高。 6、采用了設備配套的高壓風機反吹清灰，不受使用場合氣源條件的限定，易損件少，維護輕便、運行可靠、克服了壓縮空氣脈沖清灰的弊病、反吹風作用距離大、可采用長濾袋、充裕利用空間、占地面積小。
破碎機除塵器用于處理礦山破碎露天采礦或地下采礦的穿孔、鑿巖、爆破、裝運、破碎等工序均有粉塵散發，嚴重污染工作環境和大氣環境。破碎機除塵設備具有結構簡單、體小緊湊、便于遷移，防潮耐用的特點。

破碎機除塵器調試方案詳細圖解

(1)頂部人孔檢修門部分，其壓緊裝置一端靠機構壓緊，另一端靠手柄壓緊，分別調整螺栓和螺母，使關閉后橡膠密封條能壓緊在門框上，打開時無卡碰現象，并鎖緊螺栓。

(2)調整提升閥部分，閥門氣缸為緩沖式，要求在閥關閉到達閉合位置時，氣缸應進入緩沖區，否則應調節閥板兩側螺母。開關復原，并擰緊閥板兩側螺母和背母。

(3)調整灰斗內的輸送設備，鎖風設備及其傳動，全部運動部件均應加注潤滑油。

(4)調整清灰控制器，要求提升閥、脈沖閥動作順序正確，各室清灰順序正確，時間連續可調.為了更好地保證系統阻力平衡及輸灰裝置的動力平衡，對室數較多的除塵器來說，各室清灰順序應是間隔式的.

負荷調試應進行以下工作

(1)接通全部電源，壓縮空氣源，啟動輸灰設備，除塵控制器置于手動狀態;

(2)接通測壓裝置到除塵器的測壓口;

(3)啟動主風機，觀察空負荷運行阻力，測量進出風口的風量，計算漏風率。漏風率應小于3%，否則應檢查處理。

(4)啟動全部工藝設備，通入含塵煙氣，觀察除塵器運行阻力上升情況及排氣口的排放情況，在新除塵濾袋投入使用時，排放口將會有微量粉塵逸出。

(5)當除塵器阻力上升到時，啟動清灰控制器進行清灰，并觀察壓力下降情況。

(6)當整個工藝系統穩定正常以后，即可進行清灰周期的設定.超過1470Pa,說明清灰間隔時間過長，如阻力一直運行在1000Pa以下，則說明清灰間隔時間太短，都要進行調整，直到阻力在1000～1470Pa之間穩定變化時，才算合適。

(7)觀察排灰裝置工作情況。一切正常后，便可投入運行。
