糧食廠圓形插板閥DN300全密封參數

手機掃描查看

電動插板閥、手動螺旋插板門、手動插板閥普遍適用于建材、冶金、化工、電工等行業，作為各類除塵設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入。

插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。該閥機構先進，質量可靠，操作靈活，拆裝方便，采用優質碳素鋼制造，其強度高，性能好使用壽命長，改閘閥主要由框架，閘板，DDT電動推桿，氣缸等零配件組成。該產品適用于建材，冶金，礦山等行業粉塵物料流量控制的管道上，是控制粉塵物料流量的理想設備，產品質量實行三包，木箱包裝，代辦托運歡迎惠顧.

手動插板閥的定義：

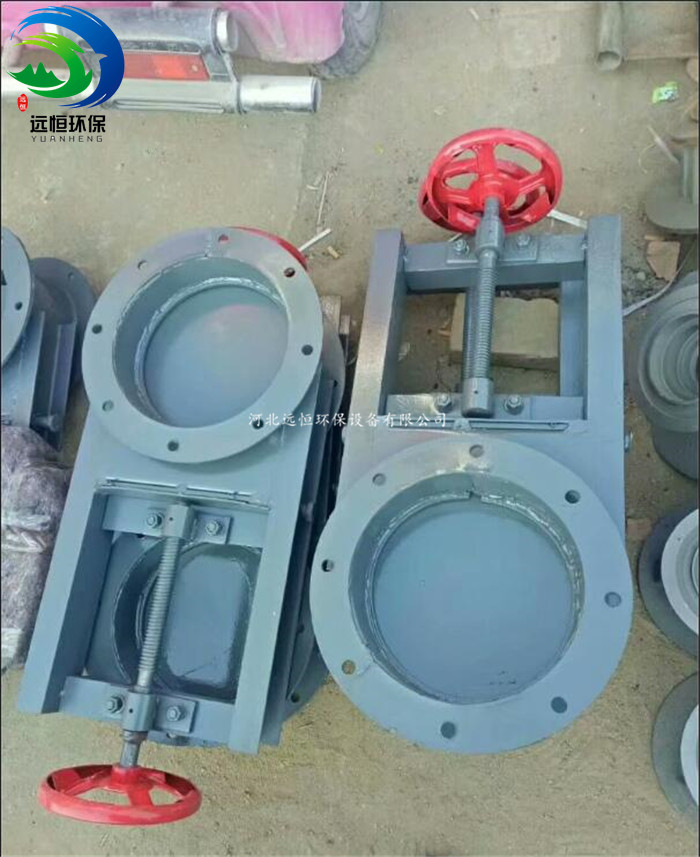

遠恒手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食。手動插板閥通常于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。手動插板閥通常于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種.

手動球閥具有以下優點：

1．  流體阻力小，其阻力系數與同長度的管段相等。

2．  結構簡單、體積小、重量輕。

3．  緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4．  操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．  維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．  在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．  適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

主要外形及連接尺寸(mm)本產品驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。氣動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，氣動裝置應在合同中注明。主要零件材料及連接尺寸:零件名稱材料零件名稱材料閥體1CF18 Ni9Ti CF8MCF8 CF3MCF3 WCB閥桿Stem1CF18 Ni9Ti閥座密封圈橡膠或PTFE支架不銹鋼閥體間密封墊片橡膠或PTFE填料壓蓋不銹鋼閥體1CF18 Ni9Ti CF8MCF8 CF3MCF3 WCB填料石墨或PTFE閥體裝配螺栓B7填料壓蓋螺栓B7注：橡膠牌號取決于介質性質和使用溫度。閘板材質牌號取決于介質性質。

電動插板閥安裝應注意幾下方面：

1、在電動插板閥安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。

2、檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。

3、電動插板閥安裝時應采用整體就位安裝，不能閘框、閘板分體安裝，防止閘框變形。

4、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。

5、電動插板閥接通電源是一定要注意閘板開啟和關閉的方向，防止誤操作損壞絲杠或閘板。

6、在澆筑混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除，防止灰漿凝固影響啟閉。

7、電動螺旋插板閥出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。
