電動機熱保護器INT69 AC220/5A

江蘇杜安環保電動機熱保護器

江蘇杜安環保電動機熱保護器INT69型

產品介紹：

熱保護器INT69，電機熱保護器INT69型
INT69保護器，水泵熱保護器，電機熱保護器INT69型
潛水泵熱保護器
超溫保護器INT69  AC220V 5A
電機熱保護裝置

一般來說潛水電泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵；潛水電機為密閉充水濕式、立式三相鼠籠異步電動機，電機與水泵通過爪式或單鍵筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自耦減壓氣動器、輸水管為不同直徑的鋼管制成，采用法蘭聯結，高揚程電泵采用閘閥控制。 潛水電機軸上部裝有迷宮式防砂器和兩個返向裝配的骨架油封，防止流砂進入電機。潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙烯絕緣，尼龍戶套耐水電磁線，電纜聯結方式按電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2-3層，外面包上2-3層防水膠布或用水膠粘結包一層橡膠（自行車?yán)锾ィ┮苑罎B水。 藍深I(lǐng)NT69縶保護器產品特點： 1、保護器無需工作電源，功耗極低。內部采用固態繼電器無觸點輸出，動作時不產生電弧。 2、保護器采用反時限保護，動作時間同熱繼電器。 3、保護器采用電流波形檢測原理，可以自動地檢測出各種不同原因引發的電動機故障問題，同時采取動作保護措施。 4、大電流采用電纜穿芯或互感器一次性穿芯，可與控制系統完全隔離，適用于不同電壓等級的電動機。 5、保護器采用固化工藝生產，具有防潮、防塵、防腐、抗震等優點，適用于各種惡劣環境。 6、保護器對電動機運行時的熱量積累和停機后的熱量衰減均保持動態跟蹤記憶，過載動作保護后，復位時間與熱狀態記憶成正比。特別適用于頻繁起動電動機的場合。

INT69繞組超溫保護器潛水泵過熱保護器1.1.  性能特點

      KL-JR系列潛水泵繞組超溫保護器(以下簡稱保護器)，適用于 “潛水?dāng)嚢杵?，“潛水推進器"，“潛水排污泵"的繞組過熱保護與控制。可適用于南京貝特、上海川源、藍深集團、揚子江泵業、南京布魯克林或其它類同類的所有潛水泵。

    根據潛水泵長年工作在水下的結構與特性在對潛水泵的保護裝置中必要加入油室泄漏保護與電機超溫保護：LB系列漏水保護器主要是針對對潛水泵油室泄漏的保護。JR10，INT69電動機熱保護器主要是針對對潛水泵電機超溫的保護。

    油室泄漏保護：在潛水泵油室內置入水份檢測電極，在油室中如果出現有水份超限時電極出現信號跳變，保護器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以故障指示。

    電機超溫保護：在潛水泵三相電機繞組每相上安裝135℃的PTC熱敏電阻，在任一相繞組出現溫度上升到135℃±5時，電阻值出現跳變，保護器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以故障指示。

    電機過載保護：在潛水泵三相電機運行回路上每相線上串入相對應用電流的熱繼電器，一旦電流過大，熱繼電器會狀態跳變，此信號一般在二次回路中加以保護.（KL-QW/QJB有此信號檢測）。

    低水位保護：在潛水泵工作的水池中，使用液位檢測器檢測水位，但水位低于潛水泵工作的水位時，液位檢測器會狀態跳變，而停止?jié)撍姍C(jī)運行并以低水位指示（KL-QW/QJB有此信號檢測）。

傳感器供電：

    傳感器12VDC低壓供電。

    供電電源變壓器隔離。

信號輸入：

    繞組超溫信號：電動機繞組超溫保護。

    輸入回差控制：±2%。

    信號輸入：DC12V開關量信號輸入，或電阻、電流信號輸入。

    信號響應速度：10mS。

信號輸出：

    繼電器輸出觸點容量：7A/250V（AC）或10A/30V（DC）。

    繞組故障輸出：繼電器常開，常閉輸出；一組切換（JR10-I）。

                          繼電器一組常開，一組常閉輸出（JR10-II  INT69）。

    電源與故障指示：INT69、JR10-II（有）；JR10-I（無）。

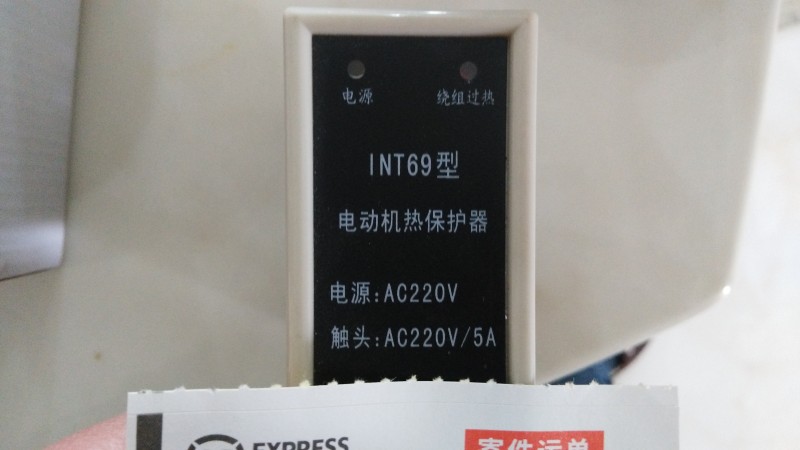

INT69超溫保護器

    輸入電壓：AC220V，50Hz，額定功耗小于5W。

    環境溫度：-20℃～75℃。

    環境濕度：90%以下（無水珠凝結）。

    外形尺寸：48 x 48 x110，重量：0.3Kg。

    安裝方式：DIN35導軌安裝。

◆控制器采用國際標準DIN35導軌安裝 鑲嵌于控制柜板上，用隨機的緊固件鎖定。

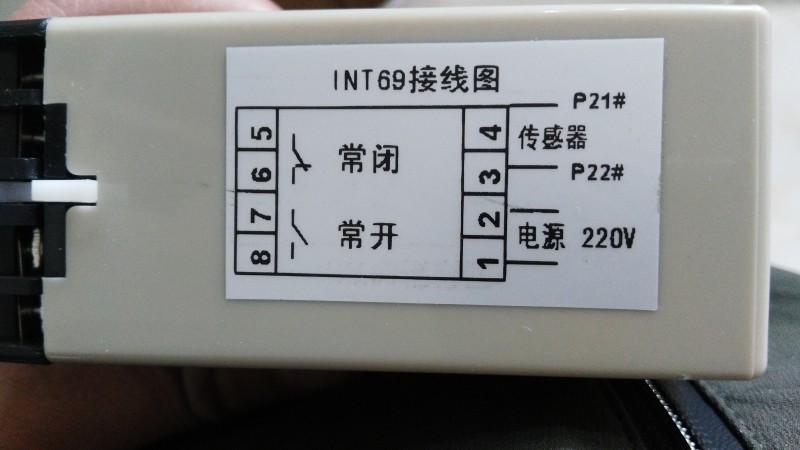

INT69/JR10-II型控制器共有8個端子，各端子說明如下：

1，2：控制器供電：

    電源210～250VAC   45～55HZ。

3，4：泵體繞組信號輸入：

      3：泄漏信號輸入4：信號公共端。

5、6、7、8：繞組故障輸出----繼電器信號輸出：

      5、6：常閉輸出   7、8：常開輸出。

繞組：（不接入信號時，信號正常，）

繞組故障時，繞組故障紅燈亮

      當繞組故障時：5，6端子斷開；7，8端子接通。

    當繞組無故障時：7，8端子斷開；5，6端子接通。

電源：控制器供電：電源指示燈（綠）亮。

◆    控制器硬件或軟件如有更新情況，恕不另行通知，請查隨機說明書或補充說明。
