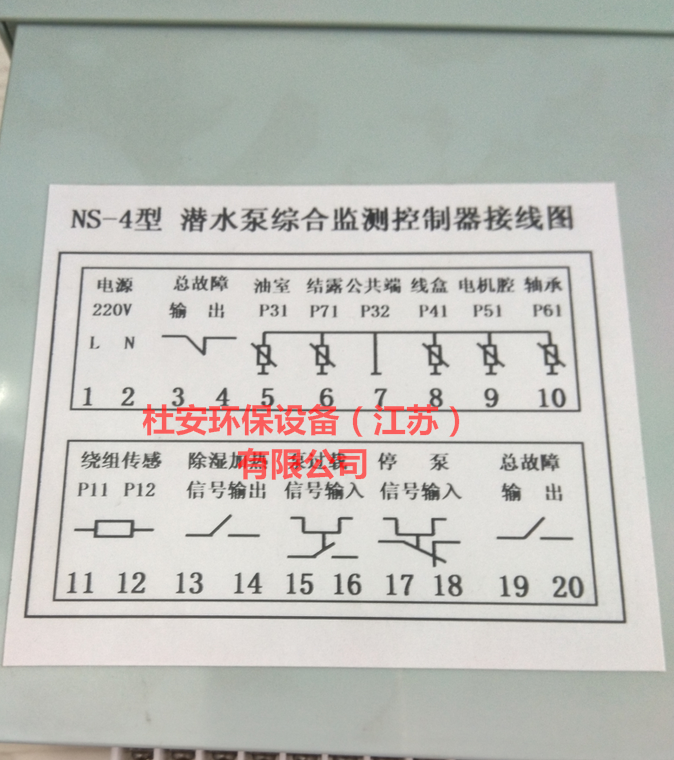

NS-4潛水泵綜合監測控制器安裝圖紙

手機掃描查看

NS-4潛水泵綜合監測控制器安裝圖紙

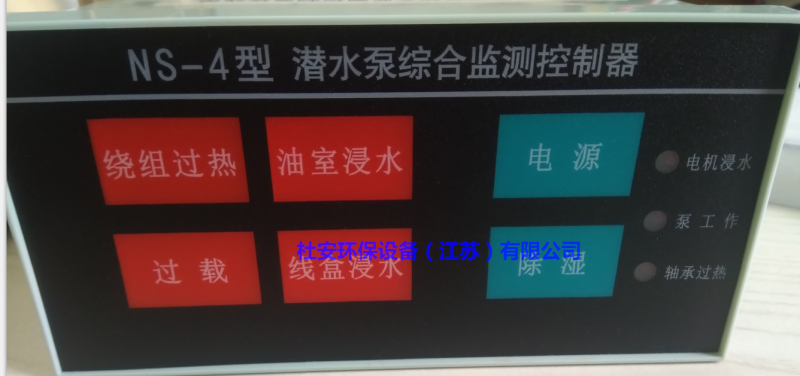

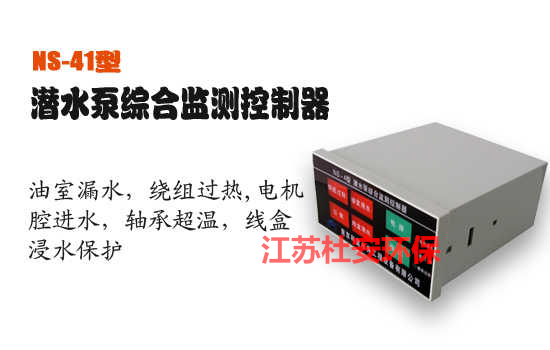

NS-4綜合保護器

江蘇杜安潛水泵綜合保護器NS-4 AC220V/5A

產品描述：
NS-4綜合監測控制器、水泵綜合檢測控制器使用于中國.南京藍深制泵集體股份有限公司生產的系列潛水式排污泵、軸流泵、混流泵，本保護裝置專用于潛水泵性能檢測，具有油室漏水、繞組過熱、軸承過熱腔浸水、加熱除濕保護功能。控制器內部采用了集成電路技術，大大提高了產品的可靠性。
安裝詳情
外形尺寸：160╳80×170mm
開孔尺寸：152×76mm(公差為±0.7)
技術性能
工作電源：220V/50HZ
故障輸出接點額定分?jǐn)嚯娏鳎?AC220V
除濕輸出接點額定分?jǐn)嚯娏鳎?A/AC220V
環境溫度：-10℃--+55℃
相對溫度不超過90%
無顯著振動和沖擊的地方
配套的潛污泵技術要求:
安全要求
潛水泵保護裝置不靈敏、使用不合理，造成漏電傷人事故。
潛水泵是指將泵直接放入水中使用的水泵，操作時應注意做到以下幾點：
1.水泵外殼必須做保護接零(接地)，開關箱中裝設
漏電保護器
(15mA×0.1s)。
2.泵應放在堅固的筐里置入水中，泵應直立放置。放入水中或提出水面

 江蘇杜安環保NS-4潛水泵綜合保護器型

信號輸入：   繞組傳感：繞組過熱保護；

             漏水傳感：油室浸水保護；

             接線盒傳感：線盒浸水保護；

             過載信號：過載保護；

             電機腔傳感：電機浸水保護；

             泵運行信號：泵運行監測；

             除濕傳感：除濕加熱,防電機絕緣下降加熱除濕。
