一、產品概述：

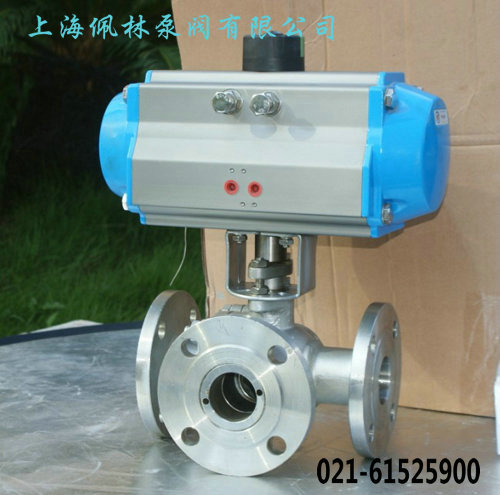

Q644F氣動三通球閥適用于在對腐蝕或非腐蝕性液體、氣體、粉末介質完成切換、混合和分流；開閉過程中，流路曉暢減小了壓力損失，操作省力、修理便利；五種流向類型滿意不一樣技術需求，可進行手、氣動、電動操控。
二、產品特點：
1、構造緊湊、啟閉敏捷、流道疏通、流體阻力小。
2、密封性能好：使用四面閥座資料聚四氟乙烯彈性變形完成無走漏密封。
3、一閥多用：任一通口可用作進口而無走漏，三通既可制成L型通口，也可制成T型通口。
4，修理便利：在體系卸壓后，無需拆下全部閥體就可進行檢查和修理。
5、泛適用于供水、石化、冶金、礦山、輕紡、動力、造紙、食物、鋼鐵等管路體系中對介質流向進行切換以及對介質的分流或混合流體。
三、技術參數：
|
公稱壓力 |
1.6 MPa |
2.5 MPa |
4.0 MPa |
6.4 MPa |
10.0 MPa |
150 Lb |
300 Lb |
600 Lb |
|
強度試驗 |
2.4 MPa |
3.75 MPa |
6.0 MPa |
9.5 MPa |
15.0 MPa |
3.1 MPa |
7.5 MPa |
15.0 MPa |
|
水密封試驗 |
1.76MPa |
2.75 MPa |
4.4 MPa |
7.04 MPa |
11.0 MPa |
2.2 MPa |
5.5? MPa |
11.0 MPa |
|
氣密封試驗 |
0.6MPa |
|||||||
四、主要零件材質：
|
名稱 |
CF8類 |
CF3類 |
CF8M |
CF3M |
|
閥體 |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
|
球閥 |
A351-CF8 |
A351-CF3 |
A351-CF8M |
A351-CF3M |
|
閥桿 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-316L |
|
閥座 |
PTFE/增強PTFE |
|||
|
閥座支承圈 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
O形圈 |
氟橡膠 |
|||
|
彈簧 |
17-49H |
|||
|
螺柱 |
A193-B8 |
|||
|
螺母 |
A194-8 |
|||
