一、產品概述：

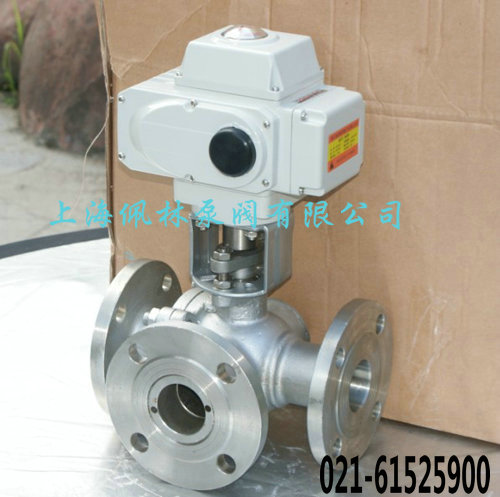

Q944/5F電動三通球閥可為L(zhǎng)形和T形，L形（Q944F）三通球閥用于介質流向的切換，能使彼此筆直的兩個通道銜接；T形（Q945F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道彼此連通或使其間的兩個通道連通。三通球閥通常選用兩閥座構造，亦可依據用戶需求選用四閥座構造。
二、產品特點：
1、三通球閥在構造上選用一體化構造，4面閥座的密封型式，法蘭銜接少，可靠性高，規劃實現了輕量化。
2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
3、球閥按效果式分單效果和雙效果兩種型式，單效果式的特點是一旦動力源發生毛病時，球閥將處于控制系統需求的狀況。
三、技術參數：
|
電動執行機構技術參數 |
閥 體 參 數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN15～200mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
球體材質 |
304/316/316L不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
PTFE、PPL、金屬密封 |
|
手動操作 |
附帶手柄操作 |
溫 度 |
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
|
限 位 |
電氣、機械二重限位 |
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|
防護等級 |
IP-67（防爆外殼:Exd Ⅱ BT4 IP67可選） |
||
|
輸入信號 |
0-10，1-5VDC/4-20mA（智能型） |
特 點 |
連線簡單、流向切換、阻力小、動作穩定 |
