供應開合安裝測量電流互感器/開口電流互感器0-1A 0-5A

手機掃描查看

1、額定電壓：0.66KV；

2、產品符合標準GB1208和IEC60044-1；

3、一次電流范圍：0-3000A；

4、二次輸出： 1A\5A；

5、絕緣電壓：AC3KV/3mA/60sec；

6、海拔：≤1km；

7、阻燃特性：符合UL94-V0；

8、環境溫度：-25℃-+40℃；

9、符合認證：CE、ETL。

二、產品特點：

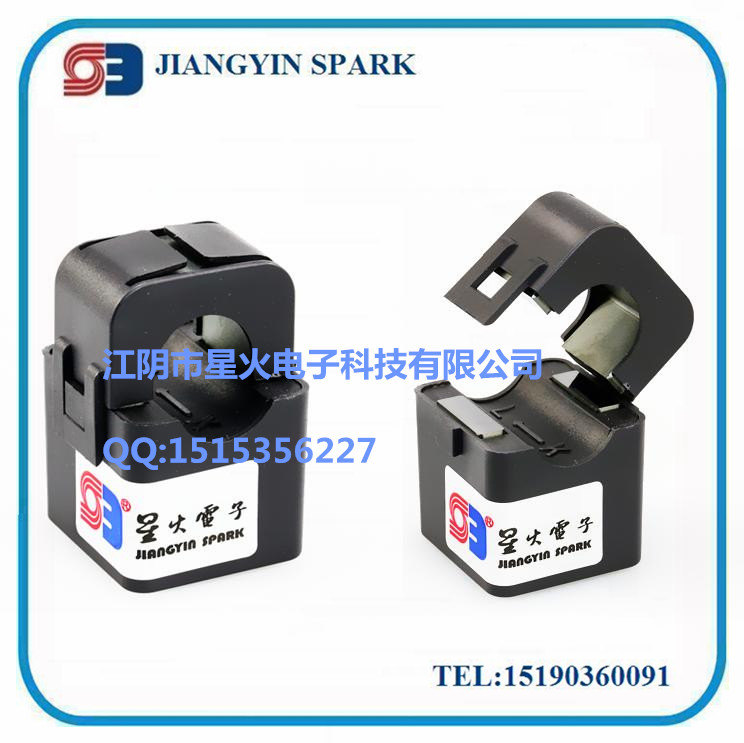

開合式互感器是采用開口鐵芯結構設計，不需要斷開被測電纜既可以快速、方便安裝及拆除電流互感器，一般應用于電表、交流電機、照明設備、空調壓縮機等裝置的電流計量、測量及保護，也用于建筑物的能源管理、自控制系統。

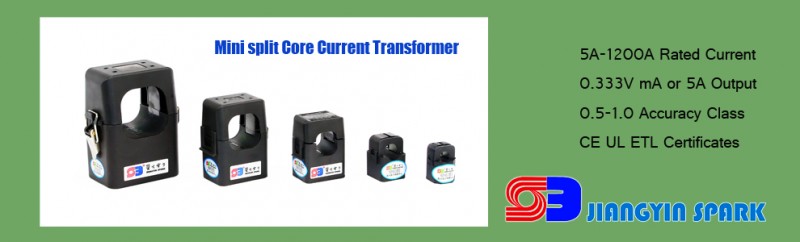

本公司的XH-SCT06-60系列的互感器內孔直徑從16mm-60mm，計5款產品，電流覆蓋3000A以內，區別于傳統低壓開合式互感器，我公司SCT系列尺寸更小，價格更為經濟，二次輸出為1A/5A的標準信號。

三、選型：

產品規格	Iin	Io	Dimensions
			L	W	H	O
	A	A	mm	mm	mm	mm
XH-SCT-T16	100		31	32	46	16
XH-SCT-T24	100-300	5/1	35	46	65.4	24
XH-SCT-T36	100-600	5/1	41.4	57.5	85.2	36
XH-SCT-T50	100-1000	5/1	58.2	86.6	118.5	52.0
XH-SCT-T60	1000-3000	5/1	95.5	122.0	184.0	86.8
