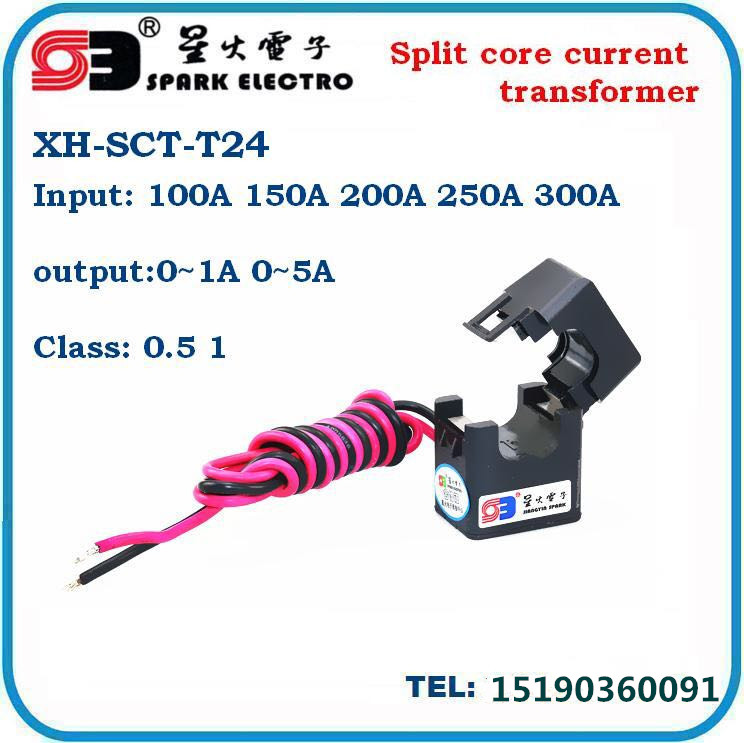

SCT-0024型開合式互感器
|
一、技術指標： 1、額定電壓：0.66KV； 2、絕緣電壓：2KV； 3、額定頻率：50HZ或60HZ； 4、環境溫度：-15℃至+40℃； 5、阻燃特性：符合UL94-V0； 6、認證：CE、ETL。 |
二、產品特點： 1、安裝、拆卸方便； 2、內置穩壓器件，無二次高壓危險； 3、額定電流下可以選擇mA級電流輸出或者安全電壓0.333V輸出； 4、有兩種鐵芯可選，性能特點見性能曲線圖。 |
三、圖片
（單位mm）：
|
|
|
四、參數列表：
1、輸出mA
|
產品規格 |
輸入電流（A） |
最大電流（A） |
匝比（T） |
負載（Ω） |
|
SCT0024-200/66.6mA |
10A-200A |
200 |
3000 |
100 |
2、輸出5A
|
產品規格 |
輸入電流（A） |
輸出電流（A） |
過載電流（A） |
留線長度 |
非線性度誤差（5%-120%） |
|
|
F(I)% |
δ(I)° |
|||||
|
SCT0024-100A/5A |
100 |
5 |
160 |
2.5平方/1米 |
≤1.5% |
≤1.5° |
|
SCT0024-150A/5A |
150 |
5 |
240 |
2.5平方/1米 |
≤1% |
≤1° |
|
SCT0024-200A/5A |
200 |
5 |
320 |
2.5平方/1米 |
≤1% |
≤0.5° |
|
SCT0024-250A/5A |
250 |
5 |
420 |
2.5平方/1米 |
≤1% |
≤0.5° |
3、輸出1A
|
產品規格 |
輸入電流（A） |
輸出電流（A） |
過載電流（A） |
留線長度 |
非線性度誤差（5%-120%） |
|
|
F(I)% |
δ(I)° |
|||||
|
SCT0024-100A/1A |
100 |
1 |
300 |
1.5平方/2.5米 |
≤1.5% |
≤0.5° |
|
SCT0024-200A/1A |
200 |
1 |
600 |
1.5平方/2.5米 |
≤1% |
≤0.5° |
|
SCT0024-300A/1A |
300 |
1 |
800 |
1.5平方/2.5米 |
≤0.5% |
≤0.2° |
