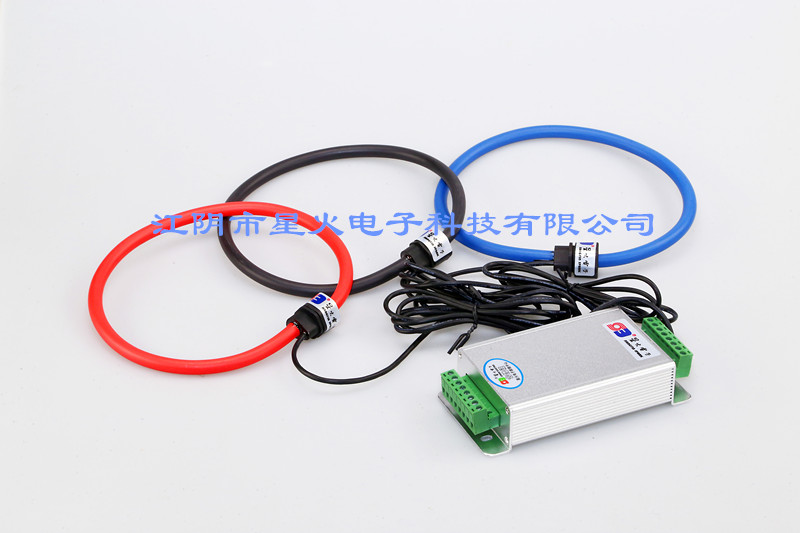

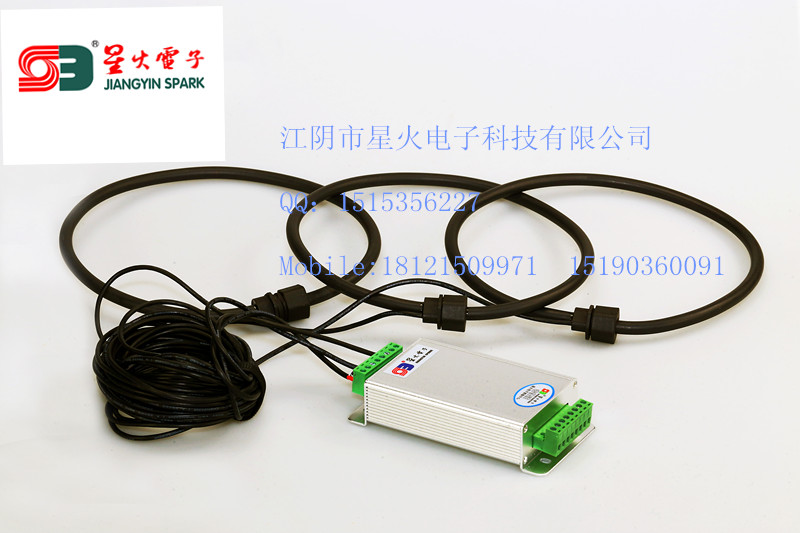

一、羅哥夫斯基線圈，由于不含鐵芯，又叫空心線圈，是一個均勻纏繞在非鐵磁性材料上的環形線圈。輸出信號是電流對時間的微分。通過一個對電壓的輸出信號進行積分的電路，就可以真實還原輸入電流。
二、產品特點：與常規互感器相比，羅氏線圈不含鐵磁性材料，故無磁滯效應，無磁飽和現象，所以能測試數百安培的電流而不飽和，幾乎沒有相位差，同時無二次開路危險。響應頻帶寬 1Hz-1MHz
三、應用范圍：
基于洛氏線圈的具有電流可實時測量、響應速度快、不會飽和、幾乎沒有相位誤差的特點，故其可應用于繼電保護，可控硅整流，變頻調速，電阻焊等信號嚴重畸變的場合。
| 額定電流(rms) | 1~20000Aac |
| 輸出 | mVac信號（不帶積分器） |
|
0~5Vac（帶積分器）輔助電源DC9V |
|
| 羅氏線圈長度 | 20cm~200cm 可選 |
| 引出線 | 屏蔽線引出，長度可選 |
| 隔離耐壓 |
3500V |
| 適用溫度范圍 | -25℃至+70℃ |
| 響應帶寬 | 1Hz至1MHz |
| 準確度 | ±1%（柔性線圈） |
